Сварочная колонна модель LHZ4×4

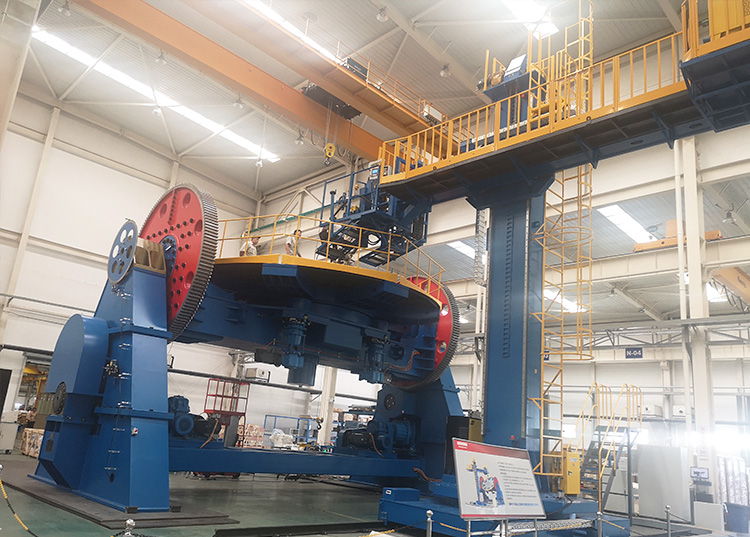

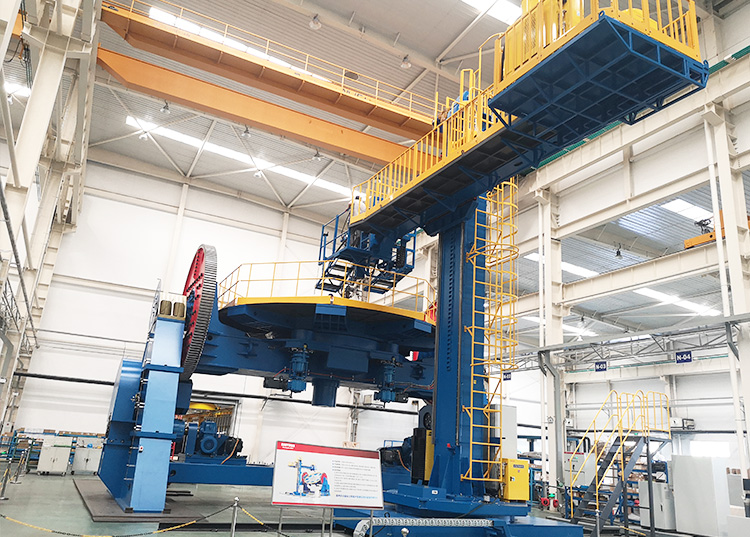

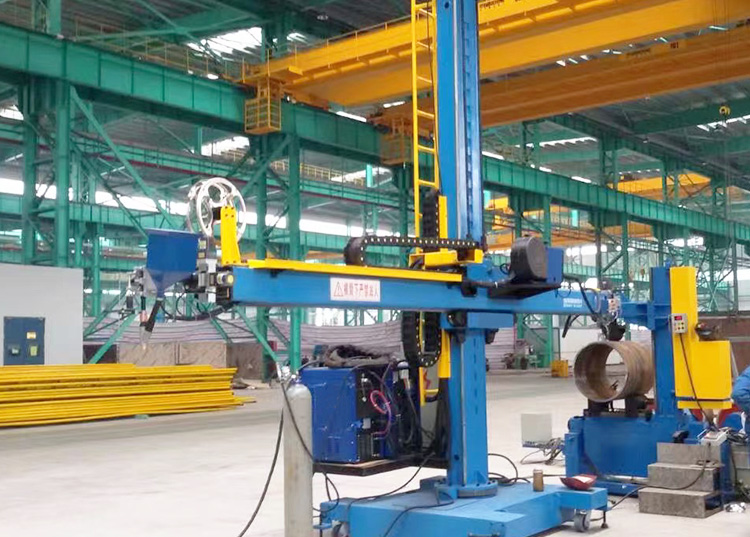

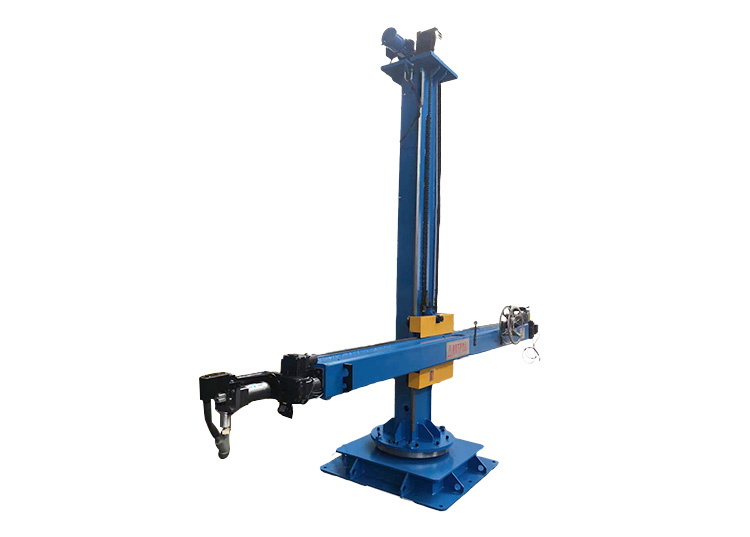

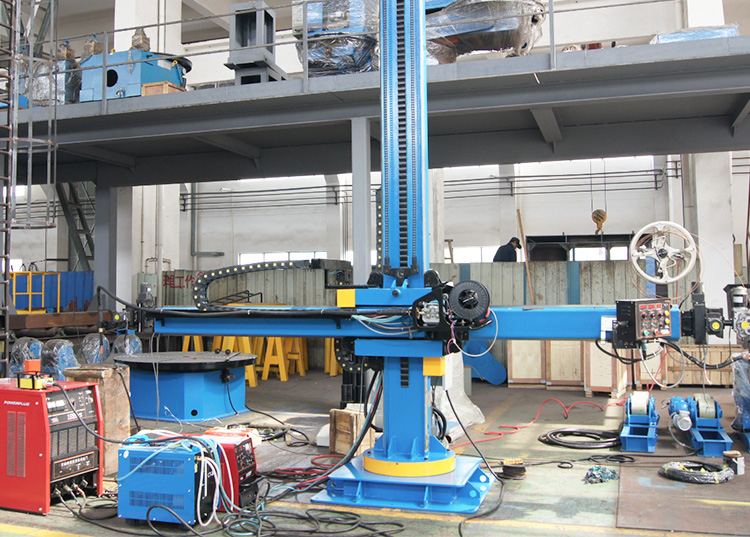

Сварочная колонна (манипулятор) представляет собой жесткую сварную конструкцию, состоящую из вертикальной стойки (колонна) и горизонтальной балки (консоль), передвигающуюся по рельсовому пути (подвижный тип), с навесным сварочным оборудованием. Сварочная колонна является универсальным высокотехнологическим сварочным оборудованием, позволяющим решать широчайший спектр производственных задач. Сварочные колонны, серии HC предназначены для крепления и перемещения автоматических сварочных головок для дуговой сварки прямолинейных и кольцевых швов сосудов или труб под флюсом, а также для сварки продольных швов.
Сварочная колонна состоит из вертикальной стойки (включая механизм подъема, каретку, противовес, противоаварийное устройство); тележки-шасси (моторизированной); горизонтальной балки; системы автоматической сварки (в том числе системы слежения за сварочным швом); сварочного источника питания; системы рециркуляции флюса, и Электрическая навесная головная часть машины.
| № | Параметры | Значение |
| 1 | Рабочий диапазон перемещения по вертикали,мм | 4000 |
| 2 | Скорость подъема консоли,м/мин | 1 |
| 3 | Рабочий диапазон перемещения по горизонтали,мм | 4000 |
| 4 | Скорость движения по горизонтали,мм | 0.1 - 0.9 |
| 5 | Максимальная грузоподъемность,кг | 300 |
| 6 | Максимальная нагрузка на конце консоли,кг | 250 |
| 7 | Высота консоли,мм | 380 |
| 8 | Максимальная высота консоли(с тележкой),мм | 4150 |
| 9 | Минимальная высота консоли( с тележкой),мм | 1150 |
| 10 | Общая высота колонны,мм | 5100 |
| 11 | Угол поворота колонны,град. | ±180° |
| 12 | Способ поворота колонны | моторизированный |
| 13 | Скорость поворота колонны,об/мин | 0.22 |
| 14 | Угол поворота сварочной головки,град. | 180° |
| 15 | Способ поворота сварочной головки | ручной |
| 16 | Скорость движения тележки,мм/мин | 1800 |
| 17 | Диаметр сварочной проволоки,мм | φ1.6 - 3.0 |
| 18 | Температура окружающей среды | 0℃...＋50℃ |
| 19 | Влажность воздуха | не выше 95% |
| 20 | Электропитание | 3-фазы,переменный ток, 380В±10%,50Гц |
| 21 | Общая мощность,кВт | 82 |
| 22 | Гараритные размеры,мм | 6000 × 2100 × 5455 |
| 23 | Вес,кг | 5000 |
| № | Наименование | Количество |
| 1 | Основная сварочная колонна | 1 шт |
| 2 | Электрическая кресто-суппорт | 1 шт |
| 3 | Сварочное оборудование Lincoln Electric (США) | 1 комплект |
| 4 | Система руциркуляционная флюса | 1 комплект |
| 5 | Система видиокамерной контроли | 1 комплект |
| 6 | Система слежения за сварочным швом | 1 комплект |
| 7 | Кабельукладчик | 1 комплект |
| 8 | Суппорт поворота горелки | 1 шт |
| 9 | Электрическая система управления | 1 комплект |
| 10 | Дистанционный пульт управления | 1 шт |
| 11 | Полные документации | 1 комплект |
