Дробеметную установку типа QG384

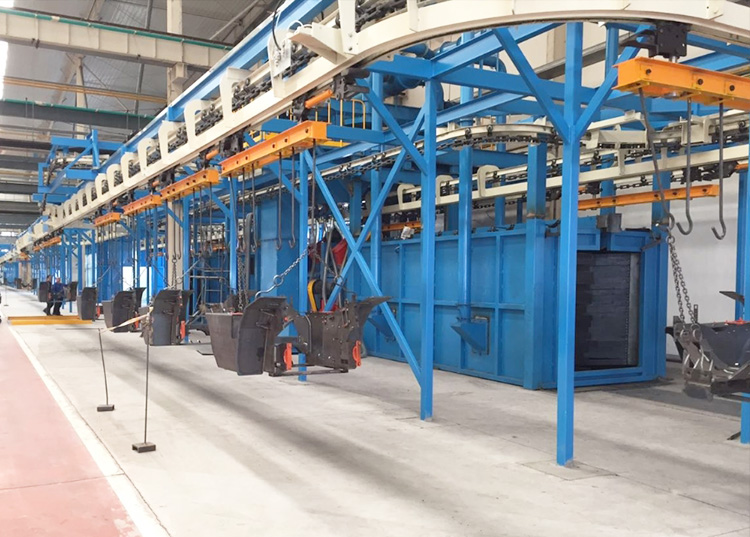

Дробеметная установка типа QG384 является оборудованием для специальной автоматической непрерывной дробеметной обработки стальных балоннов, металлические изделия, которые не большие и не широкие. Данная установка состоит из главной и вспомогательной камеры очистки, 2шт дробеметных турбин, системы конвейеры подвесного типа, устройства продольной винточной передачи, устройства подъемника дроби, винточной передачи для подачи дроби, отделитель дроби BE, системы подачи дроби, Системы пылеулавливания, платформа, системы пневматической, системы электрического управления и др.
В том числе устройства продольной винточной передачи, устройства подъемника дроби, винточной передачи для подачи дроби, отделитель, системы подачи дроби, это очередь движение дроби после обработки, т.е после очистки заготовки, дроби подает в нижу, входят в устройство продольной винточной передачи, затем входят в устройствао подъемника дроби, дальше входят винточной передачи для подачи дроби, дальше отделитель, и системы подачи дроби.
На данном стане установит одну установку пылеулавливания модель DMC-18. имеет высокую эффективность пылеулавливания, удобно для шефмонтажа и ремонта, результат пылеулавливания соответствует государственный стандарт.
В камере очистки используют качественные износостойкие щиты, износостойкость хорошая, имеет длиную служебность. Еще используем лабиринтовой автоматический дверь, обеспечивает дроби не вытеляют.
Управеление установки принимает автоматичесую и ручную 2 вида, на установке установит устройство защитной безопасности, обеспечивает бесопасную работу.
| № | Название | Технические характеристики | |
| 1 | Размеры входа | Высота 1250 | 1250мм |
| Ширина | 400 мм | ||
| 2 | Скорость обработки и качество обработки |
Скорость свободного хода | 0,5 – 15м/мин |
| Скорость обработки | 1,5 – 2.5 м /мин | ||
| Качество очистки | Sa2 - Sa 2.5 | ||
| 3 | Защита окружающей среды | Шума | ≤90dB（A） |
| Выпуска пыли и грязных воздух | ≤80 кг/m3 | ||
| 4 | Рабочая окружа.щая среда | Рабочая температура | -10~35℃ |
| Влажность | ≤90% | ||
| 5 | Необходимые условия по электрическам | Источник питания | AC380/220V，50Hz |
| Сжатый воздух | 0.50～0.60MPa, 1.6m3/мин |
||
| 6 | Необходимые условия по дробей | Дробь чугуные | φ 0.5～1.0 мм |
| Необходимое количество дроби в первый раз добавки |
примерно 5 т | ||
| Каждый дробестройная турбина в каждый час тратит дроби |
0,03 кг/час | ||
| 7 | Комплектация дробеструйные турбины | Модель | Q034 |
| Количество | 2шт. | ||
| Скорость выбраски дроби | 75 – 82 м/сек | ||
| Диаметр вращения лопасти | 420 мм | ||
| Эффективность подачи дроби | 22 kg/min•KW | ||
| Объем подачи дроби | Максимально | ||
| 8 | Система пылеулавливания | Объем обработывающих ветера | 47500 м3/час |
| Модель вентилятора | 4-18-No8c | ||
| Мощность | 11 КВт | ||
| 9 | Устройство продольной винточной передачи, (испольбзуем новый редуктор) |
Объем передачи | 220 т/час |
| Мощность | 3 кВт | ||
| 10 | Подъемник дробь (испольбзуем новый редуктор) |
Объем подъема | 220 т/час |
| Мощность | 3 кВт | ||
| 11 | Общая мощность | 40 кВт | |
| 12 | Габаритные размеры: | 4300×4500×4200 мм | |
| 13 | Вес | 20Т | |
