Трехвалковая листогибочная машина типа W11S-20×2000
Данный стан является трехвалковам гидровлическам листогибочнам станам, преднозначенно гиботь лист на труб. Верхная валка возможно вертикально и горизантально двигать. Предворительная гибка листа совершает путем регулирования положения верхной валки, чтобы верхная валка и низкие валки стали пссиметричнами положениями. Гибку круга происходит через двигатели и редуктор несит вращение низких 2 валков. Потмоу что высота двух низкиех валок не изменяется, поэтому удобно для поставки и подачи заготовки и удобно для управления стана, на стане установит устройство продольной выравнивания заготовки. Управление стана принимем управление PLC, все гидровлические элементы используем высокачественные известные марки, обеспечивает стабильную обработку. Опрокидный опор принимает гидровличесий опор, вертикальное движение верхной валки тоже гидровлическое управление, гаризонтальное движение механическая передача, стан надежный и стабильный, мало дефектах.

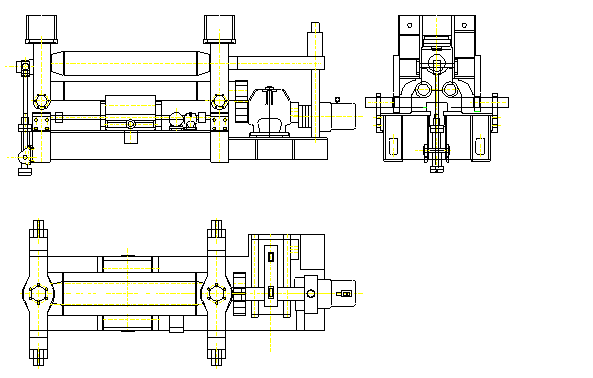

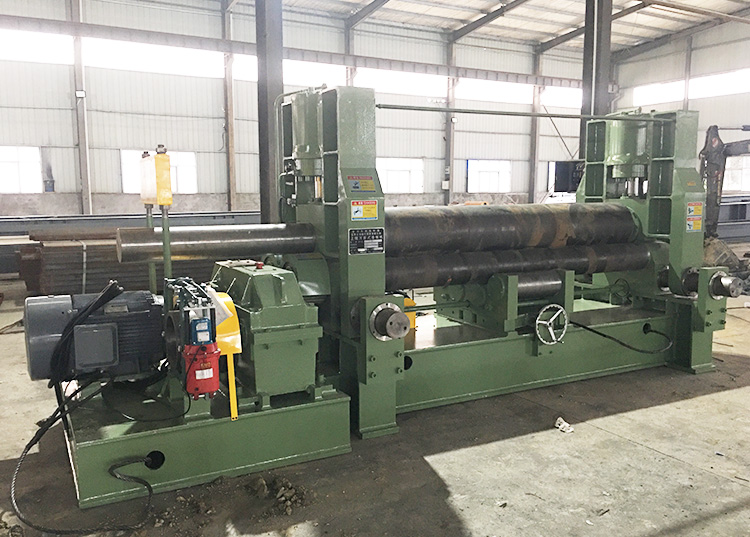

Внешний вид гидровличесого листогибочного стана с универсальнам верхнам валкам смотрите нижеследующие картины.
| № | Наименование | Единица | Параметры |
| 1 | Вид | Верхную валку управляет ЧПУ | |
| 2 | Сила пресса | т | 100 |
| 3 | Ширина гибка листа | мм | 2000 |
| 4 | Рабочая длина листа | мм | 2100 |
| 5 | Максимальная толщина гибки торцы листа | мм | T16×B2000×Φ min500 (σs≤245Mpa)a) |
| 6 | Максимальная толщина гибки центра трубы | мм | T20×B2000×Φ min500 (σs≤245Mpa)a) |
| 7 | Толщина гибки листа | мм | 20 |
| 8 | Толщина предворительной гибки листа | мм | 16 |
| 9 | Длина остатки от края при | мм | ≤ 2.5 раз толщины |
| 10 | Диаметр верхних валков | мм | Φ300 |
| 11 | Диаметр низких валков | мм | Φ180 |
| 12 | Пространство между центрами двух низких валков | мм | 270 |
| 13 | Скорость гибки листа | м/мин | ~4 |
| 14 | Скорость увеличения давления верхной валки | м/мин | ~120 |
| 15 | Диаметр поддержних рольгах | мм | Φ180 |
| 16 | Количество поддержних рольгах | шт | 4 (одна группа) |
| 17 | Мощность главной двигатели | кВт | 15 |
| 18 | Мощность гидровлической двигатели | кВт | 5.5 |
| 19 | Мощность двигатели перемещениия | кВт | 1.5 |
| 20 | Габаритные размеры стана | мм | 4800*1700*2200 |
| 21 | Вес стана | т | 10 |
