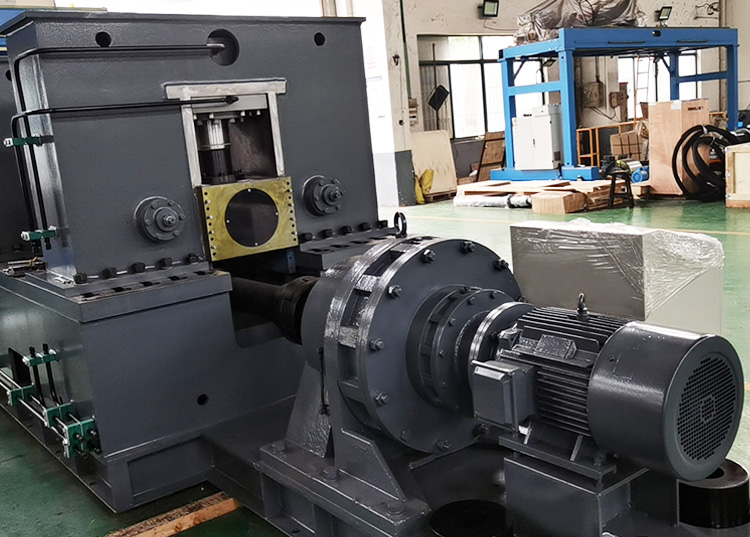

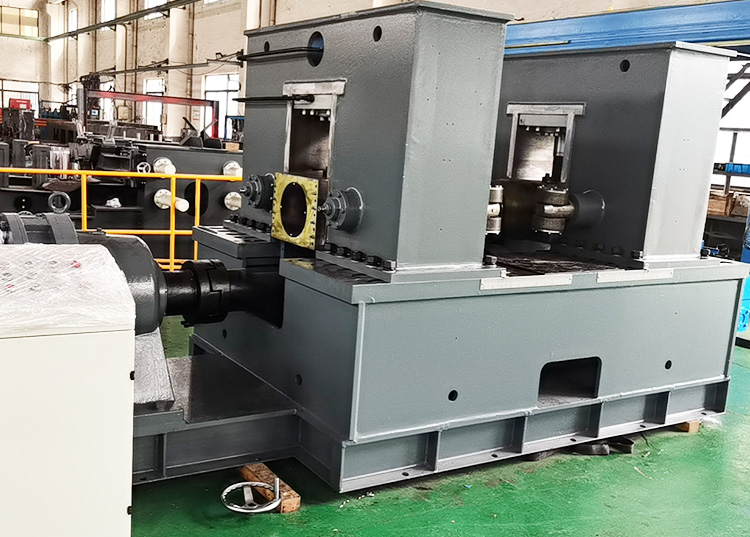

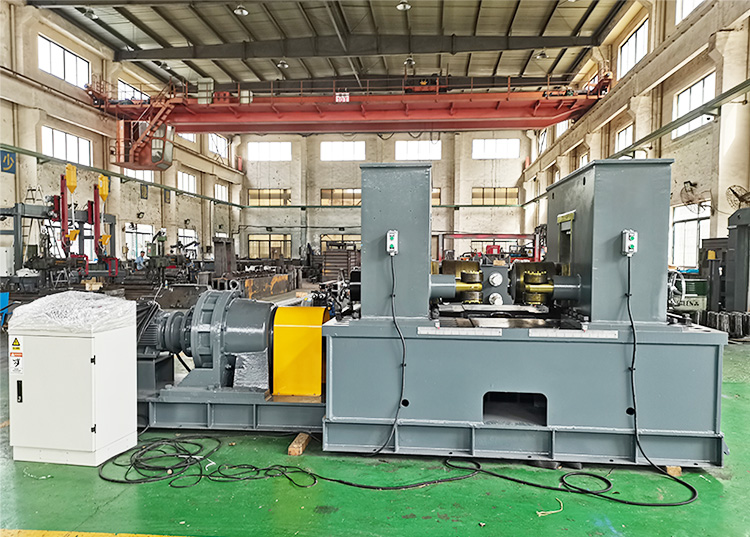

Стан для правки полок балки типа SJZ-40
В процессе сборки и сварки двутавровой балки неизбежно происходит нагревание полок балки и, как следствие, их деформация «грибовидность». Станок для правки полок двутавровой балки является высокоскоростным, высокопродуктивным оборудованием, специально предназначенным для правки данной деформации.
| Параметр | Значение |
| Толщина полок балки,мм | 6~40 |
| Ширина полок балки,мм | 200~800 |
| Минмальная высота стенки балки,мм | ≥360 (при высоте стенки балки 160~350мм и толщине полки ≤14мм необходимо использовать дополнительные правильные ролики) |
| Максимальная высота стенки балки | Ограничена устройчивостью балки на рольганге |
| Минимальная длина балки,мм | 4000 |
| Минимальная длина балки,мм | 15000 |
| Материал обрабатываемой заготовки | Ст3сп(При 09Г2С,толщина выправляемого листа составляет 70% от Ст3сп) |
| Скорость правки,м/мин | 13 |
| Общая мощность,кВт | 24.2 |
| Длина входного рольганга,мм | 4100×2 |

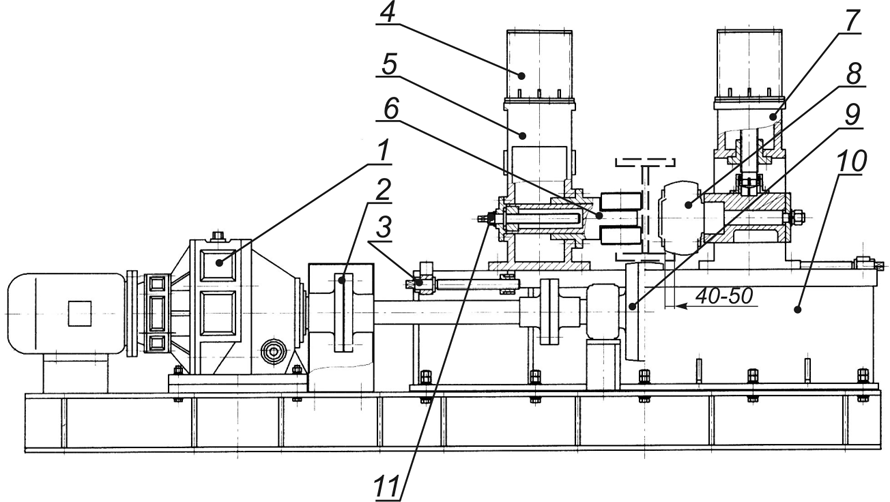

1 - главный двигатель (мотор-редуктор), 2 - компенсационная муфта, 3 - винт позиционирования стойки, 4 - привод подъема прижимного ролика (мотор-редуктор), 5 - правая стойка, 6 - упор, 7 - левая стойка, 8 - прижимной ролик, 9 - главный ролик, 10 - станина, 11 - винт позиционирования упора.
