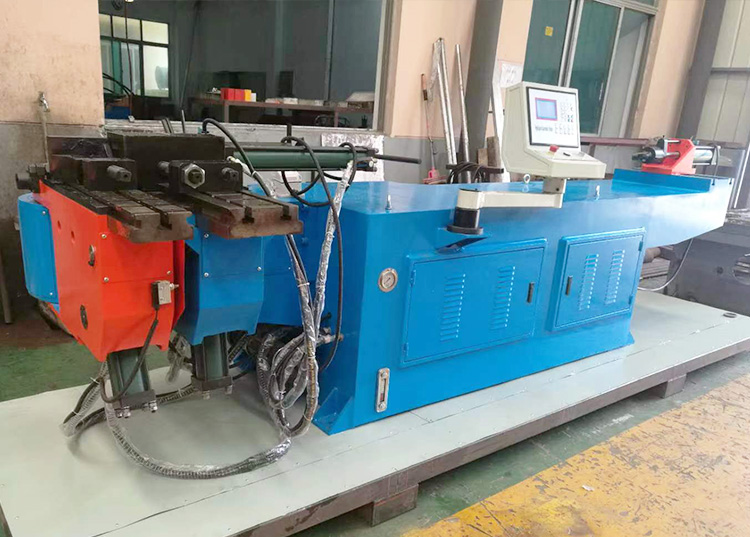

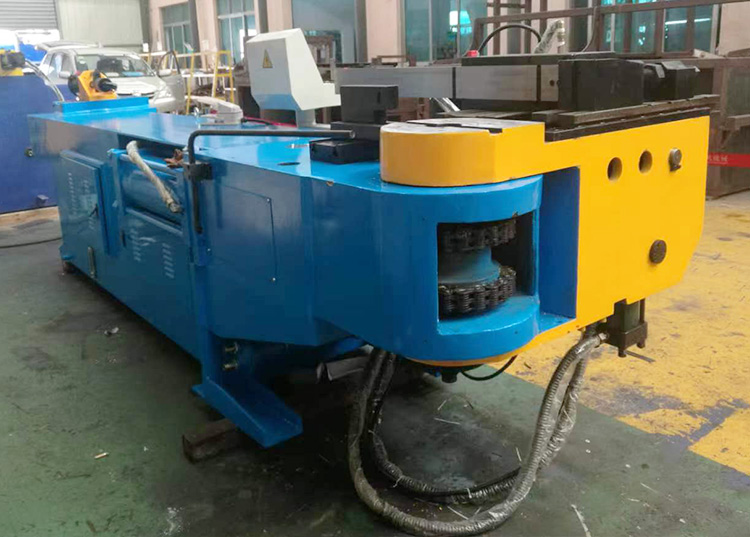

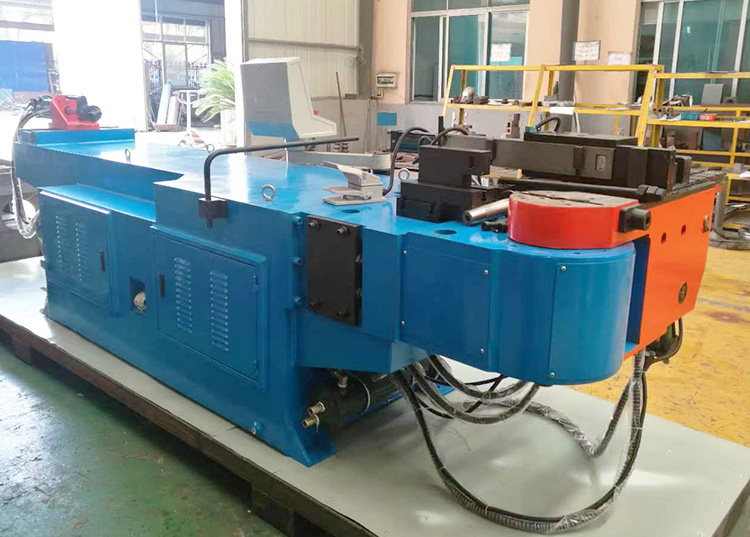

Трубогибный стан типа SB-219NC

Отправить сообщение запрос сейчас

I. Описание стана

  • Управление PLC, диалог человек – машины, удобно и легко установить параметры обработки в систему управление.
  • Можно свободно выбрать вид обработки: ручной, полуавтоматной и полу циркуляционной,  и автоматизированной и полной уиркуляционной.
  • Движующий ножный выключатель, имеет функции автопуска, экстренный стоп, продолжение после экстренного стопа, имеет высокая безопасность.
  • Вместительная циркуляционная охлаждающая система, обеспечивает стабильную обработку.
  • Современное проектирование машины и рабочой части трубогибы, предоставляет максимальное пространство трубогибы.
  • Лекго и удобно для изменения модели, удобно для обработки.
  • В процессе обработки на движующем экране показывает текущих обработывающие параметры трубогибы (состояние обработки), и возможно управлять стан ручной по отджельным этапам, и возможно управлять полуавтоматную и полу циркуляционную обработку, и также возможно управлять автоматизированную и циркуляционную обработку.
  • Существует функцию автоматизированной контроли дефекты и аварии, когда появится не нармальные или опасные движения, стан сразу остановить и выдают сигнал, показывает причину дефекты, удобно для ремонта.

II. Технические характеристики

  • Максимальный способность трубогибы:
    Круглый стальный труб: Φ2 19мм × 22мм.
    Круглый нержавеющий труб: Φ189мм × 16 мм..
  • Диапазон радиуса трубогиба: 1,5D : Φ189 ×16 мм.
  • Максимальная угла трубогиба: 190 градусов.
  • Максимальная длина от гидроцилиндра до центры трбогиба : 5800мм (функция : обеспечивает деформацию в процессе листогиба)
  • Максимальный радиус трубогибки : 1000 мм
  • Максимальное гидровлическое давление: 18 Мпа
  • Мощность главной двигатели: 45 КВт
  • Скорость трубогиба: 2 -3 градуса /сек
  • Точность трубогиба: ±0,2 градусов.
  • Общая мощность : 45 Кв
  • Установленное количество на каждом трубе: 16 шт
  • Ёмкость бака: 850 л
  • Габаритные размеры: 9000 * 2000 * 2000 мм
  • Общий вес: 38500 Кг

III.Главные импортные комплекты

Наименование Производитель
Электромагнитное распределитель Японская компания «Yuken»
Переливные клапаны Японская компания «Yuken»
Регуляторные клапаны Японская компания «Yuken»
Кодер Японская
Уплотняющий элемент Тайвань
Безконтактные выключатель Тайвань
Электрическая система управления Китай
Трансформатор Китай «CHNT»
Контактор переменного тока Китай «CHNT»
Реле тепловой перегрузки Китай «CHNT»
Плавкий предохранитель Китай «CHNT»
Выключатель источника питания Тайвань
Насос двигталеи Китай город У Си
Насос Тайвань
