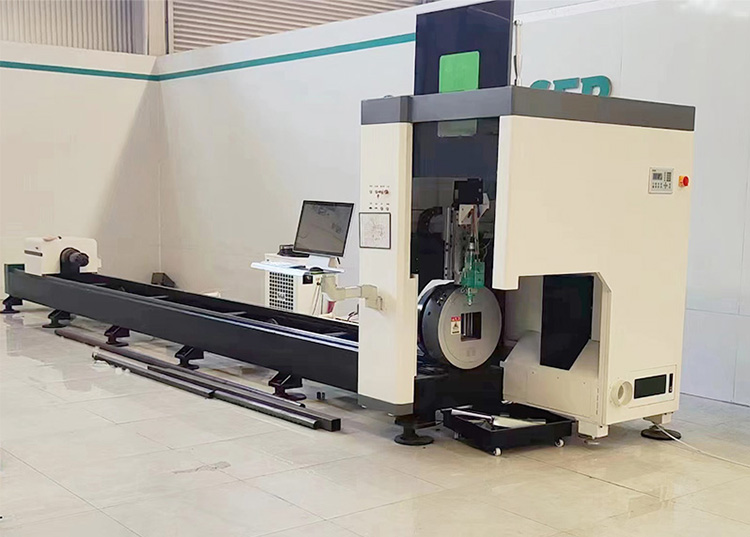

Данный станок предназначен для автоматического расчета соединения концов стальных труб и их резки.
Данный станок предназначен для автоматического расчета соединения концов стальных труб и их резки. Области применения: судостроение, строительство, нефтехимия, металлургия. Все эти отрасли используют большое количество стальных труб, которые комбинируются, пересекаются между собой.
Данный станок режит трубы диаметром (48-820 мм) . Длина трубы≤12M..
| № | Наименование | Значение |
| 1 | Диамер нарезаемой трубы | Φ50－Φ820мм |
| 2 | Толщина труб газовой резки | вертикальной резки: 6-60 мм., |
| резка с кромкой: 6-40мм | ||
| 3 | Скорость резки | 10 - 2000 мм/мин |
| 4 | Скорость свободного хода | 10 – 6000 мм/мин |
| 5 | Требование эллиптичность трубы | ≤1% |
| 6 | Угол колебания по осей поперечного труба | α=±45° |
| 7 | Угол колебания по осей продольного труба | β=±45° |
| 8 | Рабочая температура | -20 ℃ - +50℃ |
| 9 | Источник питания | трехфазовая, 380В, 50 HZ ±2% |
| 10 | Стандарт резки | государственный стандарт |
| 11 | Точность позиционирования | ±2 мм |
| 12 | Точность резки по длине | ±1.0mm |
| 13 | Количество опоры | 4 комплекта |
| 14 | Максимальный вес трубы | 10 тонн |
| 15 | Общая мощность | 15 КВт |
| 16 | Габаритные размеры стана | 13800*2000*2500 мм |
| 17 | Вес стана | 7 тонн |
Источник нужен делать хорошое заземление. В процессе работы нельзя появить ситуации прыгания тока и отключения тока.
Стабильность трехфазового источника : ±5%
неуравновешенность трехфазового источника : ±2,5%
Если не достигает такой ураень, тогда нужно установить источник стабильного напряжения
1. Данный станок с ЧПУ включает в себя систему управления, механическую систему, приводное устройство, зажимное устройство , опорное устройство, направляющие, система воздухоотвода, шкаф управления, стенд управления (рабочий стол). Укомплектован одним комплектом газовой резки (включая часть предварительного подогрева) и является основной системой резки.
2. Если клиенту необходимо резать изделия из нержавеющей стали или цветных металлов, то станок может доукомплектован воздушно-плазменной системой резки, и являться главной режущей системой или вспомогательной.
3. Серводвигатель
Всего 6 серводвигателей Японской фирмы Panasonic
4. Система управления привода: 6 приводов Японской фирмы Panasonic
