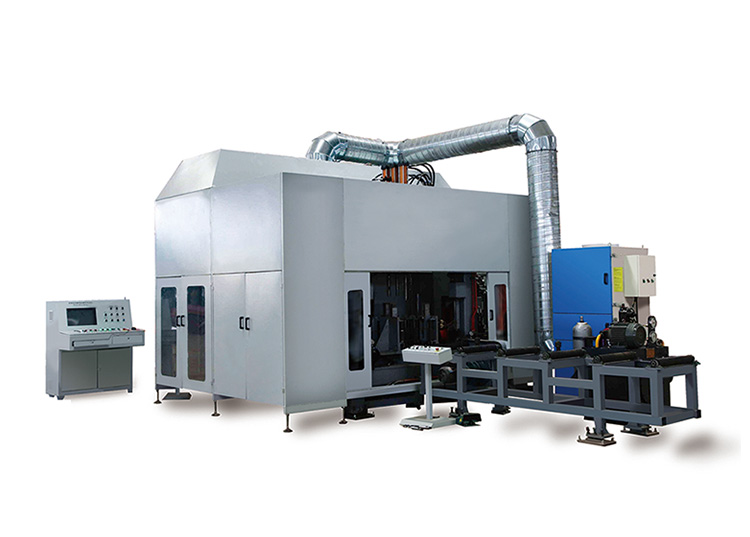

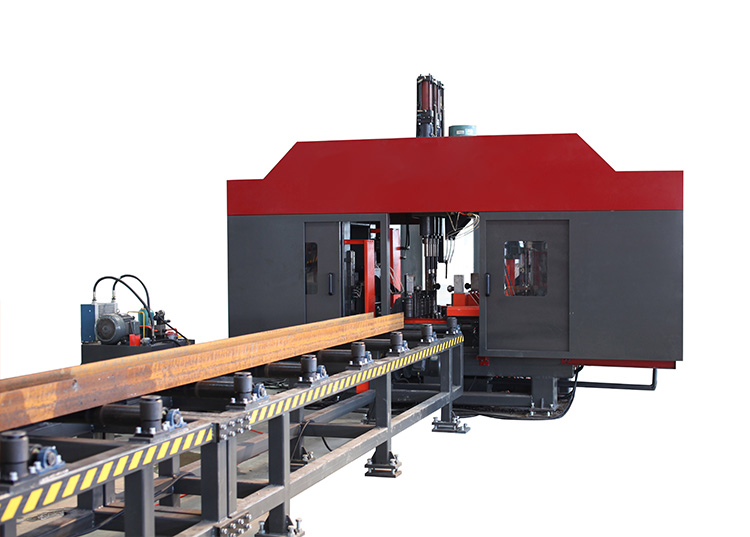

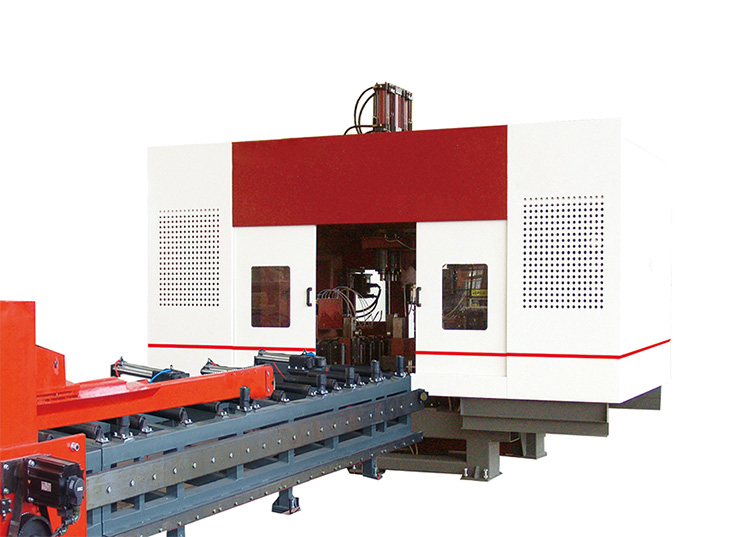

Трехкоординатный сверлильный станок с ЧПУ типа BDM1250×600
Трехкоординатый сверлильнок станок с ЧПУ типа SWZ1250×600 предназначен для выполнения операции сверления в разных плоскостях. Возможно одновременно обработывать на три сверлильные плоскости. Станок удобно и легко для использования, высокое качество обработки и стабильность работы.

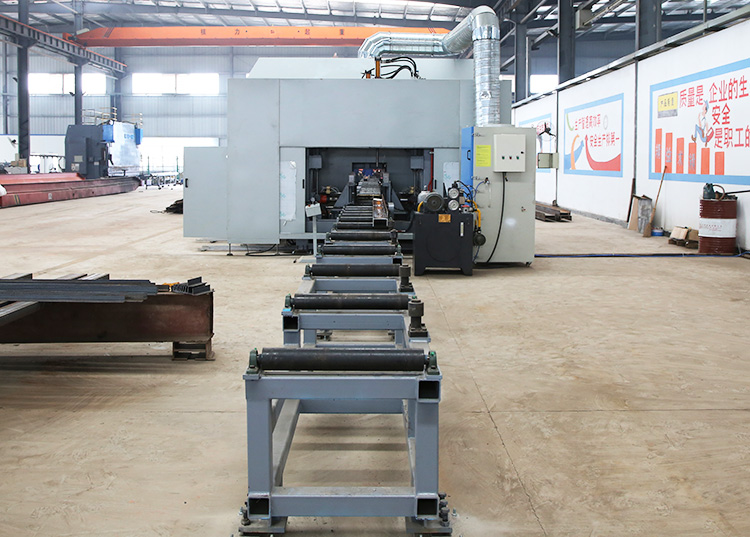

Станок состоит из основания стана и рольгангов для подачи заготовки и скрепа для позиционирования заготовки. Основание стана состоит из корпуса стана, салазки с ЧПУ 3шт, автамотическая сверлильных головки 3шт, механизма подачи и зажимки заготовки, устройство контроля, системы охлаждения, автамотической смазки, коробки для стружки, и безопасной сетки и др. Программируемая система управления PLC очень удобно для использования. Данный станок широко использубтся в сфере строительства моста, электростанция и котла, металлоконструкции и т.д. особено в обработке двутавровых балок и швеллер.
Станок имеет 7 оси с ЧПУ, является высококачественнам и высокоэффективным станам.
| Наименование | Единица | Параметры | ||
| Параметры заготовок |
Балка и швеллер |
Макс.ширина * Макс.высота заготовки |
мм | 1250 * 600 |
| Мин.ширина * Мин.высота заготовки |
мм | 200 * 75 | ||
| Лист | Ширина листа | мм | 150 - 1200 | |
| Толщина листа | мм | ≤55 | ||
| Мин.длина обработки | мм | ≥2000мм ≥600мм(ручная подача) |
||
| Шпиндель | Кол. шпинделей | шт | 3 | |
| Диапозон скорости вращенеиякаждого шпинделя | об/мин | 100-600 плавное регулирование скорости с преобранием частоты |
||
| Скорость подачи шпинделя по 3 осей | мм/мин | 0 - 200 | ||
| Ход вертикального шпинделя | мм | 240 | ||
| Ход горизонтальных 2 шпинделях | мм | 150 | ||
| Макс. диаметр сверления вертикального шпинделя |
мм | 12 - 33.5 | ||
| Макс. диаметр сверления горизонтальных 2 шпинделей |
мм | 12 - 26.5 | ||
| Диапозон обработки трех шпинделей |
Высота обработка 2 горизонтальных шпинделях(по осей Y) |
мм | 15 - 480мм (на стене балки) |
|
| Поперечинной размер обработка вертикального шпинделя(по осей Z) |
мм | 40 -1200мм (на полок балки) |
||
| Гидравлическая система |
Рабочее давление | МПа | 3.5 - 4.2 | |
| Емкость масляного бака | 120 | |||
| Мощность двигателей |
Двигатель для привода вертикального шпинделя |
кВт | 4 | |
| Двигатель для привода 2 горизонтальных шпинделей |
кВт | По 3 | ||
| Серводвигатель для подачи заготовки | кВт | 4 | ||
| Двигатель для гидронасоса | кВт | 2.2 | ||
| Серводвигатель вертикального шпинделя по осей Y |
кВт | 1.0 * 2 | ||
| Серводвигатель 2 горизонтальных шпинделей по осей W |
кВт | 1.0 *4 | ||
| Общая мощность | кВт | 20 | ||

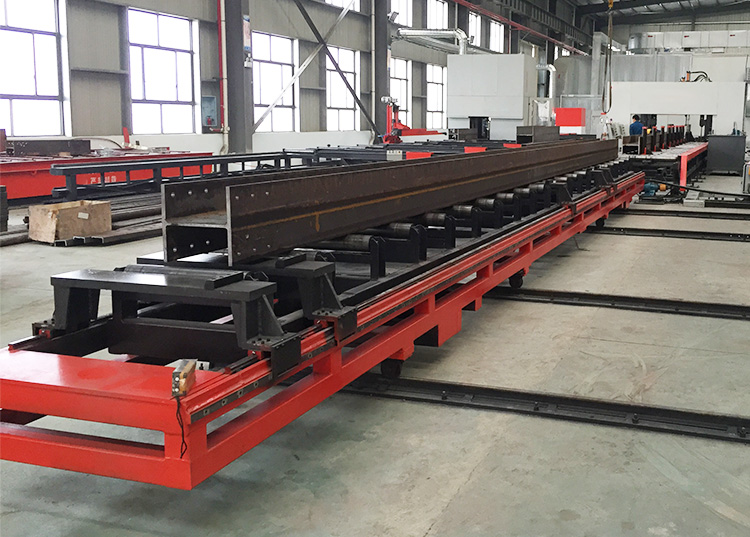

| Траспортер | Рольганга с приводом | Длина рольганги зависит от длины заготовки |
||
| Рольганга без привода | ||||
| Макс. размер (Ш*В)пропускной балки | 1250 * 750 | |||
| Размеры | Д*Ш*В | кВт | 5035*1920*3050 | |
| Вес стана | тонн | 12 | ||
| № | Наименование | Производитель |
| 1 | Паровые направляющие рельсы | Тайвань |
| 2 | Шириковый винт | Тайвань |
| 3 | Серводвигатель и привод | Siemens |
| 4 | Преобразователь частоты | Siemens |
| 5 | Двигатель шпинделя | Siemens |
| 6 | Система управления | Siemens 840 |
| 7 | Промышленный компьютер | LENOVO |
| 8 | Масляное гидравлический насос | Тайвань |
| 9 | Гидравлический клапан | Италия |
| 10 | Система автоматической смазки | США |
