Автоматическая линия для формировки профили С типа GY200

Отправить сообщение запрос сейчас

Ⅰ. Чертежи продукции от заказчика

Ⅱ.Состав линии

№ Наименование Количество
1 Разматыватель рулона типа  MT-800 1шт
2 Основной станок для формовки профиля типа  GY200 1шт
3 Штамп для формовки профили 1шт
4 Гидравлическая установка для отрезки типа  YQ400X3Z 1шт
5 Ножи для отрезки 4комплекта
6 Платформа для выгрузки заготовки типа  SL-400×6000 1шт
7 Система электрического управления 1шт

III.Технические параметры

1. Требования линии
  • Необходимая площатка: 15000×3000×2500мм (Д×Ш×В)
  • Направление производсва: с лево по праве
  • Необходимое напряжение: 380В, 50Hz, трёхфазовое
  • Общая мощность линии:  40 КВт
  • Гидравлическое масло: 46#
  • Шестеренчатое масло: 18# гипоидное масло
2. Параметры стан
  • Ширина полоса для проката: примерно 220мм
  • Толщина полоса для проката:  3 мм
  • Материал полоса для проката: Q235 （простая сталь）
  • скорость производства: 6 – 10 м/мин
  • Длина продукции: 3 метр (по требованию клиента)
  • Мощность основного стана для проката профилей: 30 КВт
  • Мощность гидравлической установки для отрезки заготовки: 5,5 КВт
  • Общая мощность линии:  40 КВт

IV. Описание линии

Разматывание – Формировка – Отрезка – Выгрузка

1. Разматыватель рулона. Ведомый разматыватель
  • Ширина обработывающих лист: 220 мм
  • Толщина обработывающих лист: 3 мм
  • Внутренный диаметр рулона: ф 508 мм
  • Диапазон регулирования внутренного диаметра: ф 480 - ф 520мм

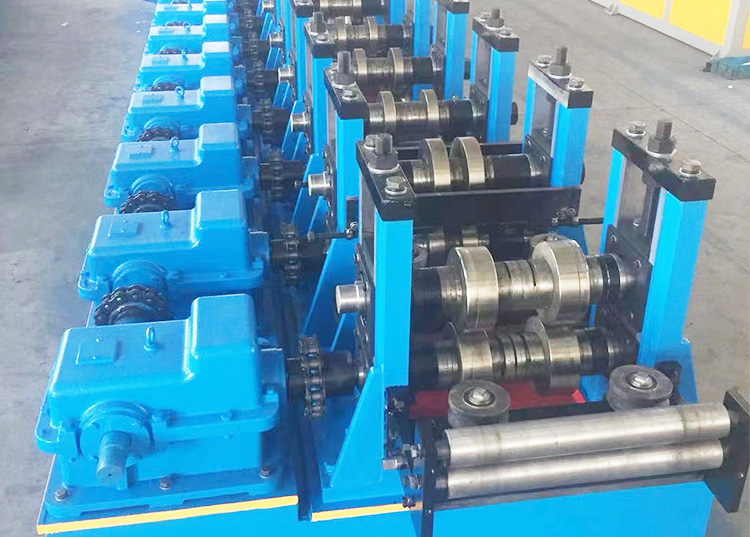

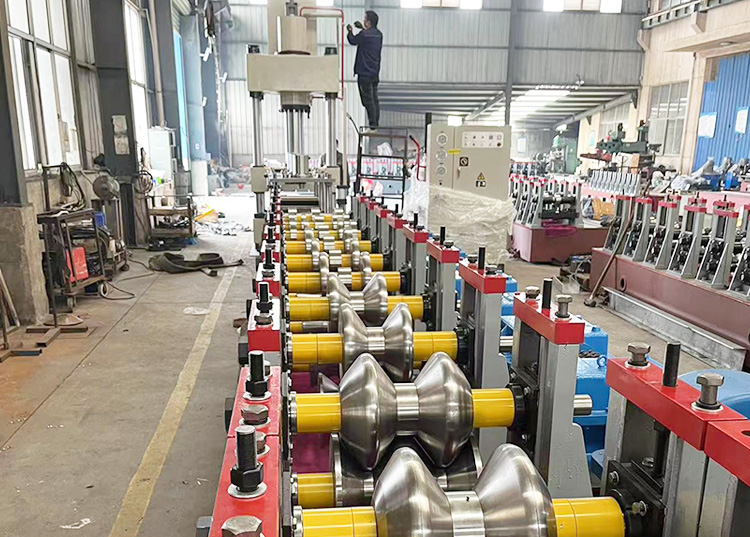

1. Основной станок для проката профиля. Типа GY230,
  • Конструкция станка: чугунолитейная
  • Вид передачи: зубчатая коробка
  • Максимальная входная ширина листа: 220 мм
  • Толщина обработывающих лист: 3 мм
  • Диаметр рабочих вальцы: 90 мм
  • Материал штампа рабочих вальцы: GCr15,  проводит обработку закалки.
  • Твердость штампа рабочих вальцы: HRC58-62°
  • Штамп вальцы: комбинированный штамп для формировки, (когда нужно производить другой провиль, только заменить часть штамп вальцы формировки.)
  • Количество позиции вальцы для формировки:  15 позиции
  • Мощность главной двигатели: 30 КВт

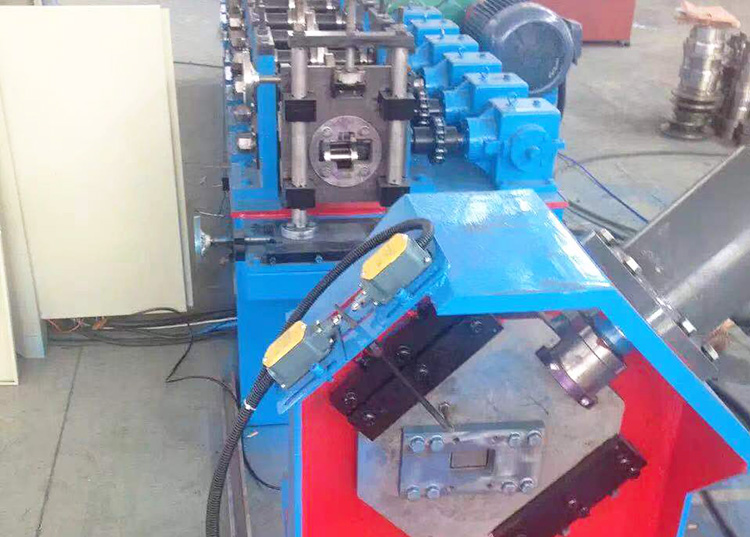

2. Гидравлическая установка для отрезки.
  • Вид отрезки: ножи
  • Вид ножи: закрытый тип по форме профилей
  • Мощность гидравлического насоса: 5,5 КВт
  • Материал ножи:  Cr12,  проводит обработку закалки.
  • Твердость ножи: HRC58-62°
  • Количество ножи: 4

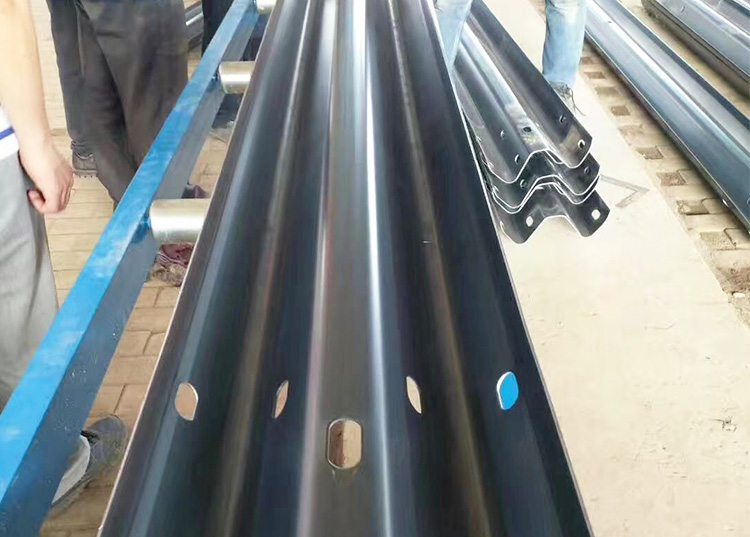

3. Платформа для выгрузки заготовки, рольковые , не моторная
4. Система управления:  PLC, сенсорный экран.



Ⅴ. Рабочих условий

  • Электричсеский источник: 380V±10%, 50Hz±10.
  • Термература: -10°-  +50°C
  • Влажность : 20%-80%。
  • Класс защита электрического шкафа : IP40
