I. Краткое описание стана

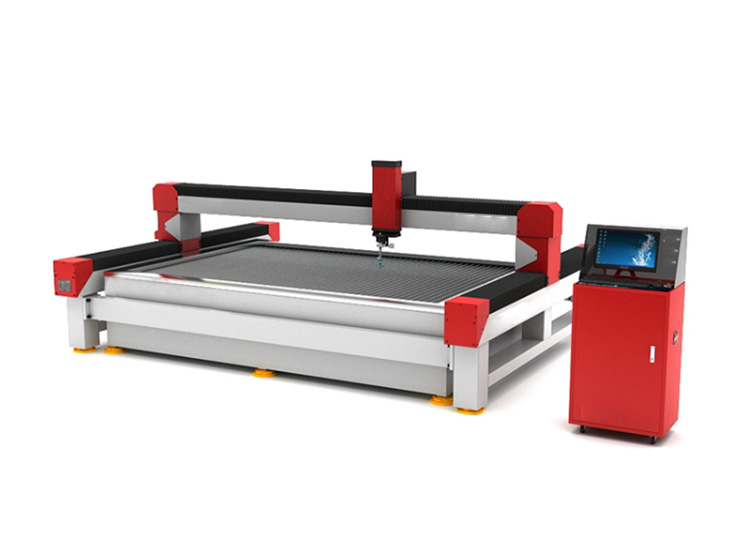

Стан красивый и стабильный, имеет высокую точность резки, состоит из источника сверхвысокого давления, системы ЧПУ, машины резки, горелки резки с клапанам высокодавленной воды, шланги высокго давления, автоматизированной установки подачи песок.

1. Источника сверхвысокого давления модель HD42037Z-12A

В ящике источника сверхвысокого давления принимает Амерканский нагнетатель. Так же на стане установит Амерканчкие электромагнитные переливные клапаны и электро-жидкие клапаны переключения.

В ящике источника сверхвысокого давления еще установит пластинчатый теплообменник, двухстступенчатый фильтр для воды, двухстступенчатой установки для подачи воды и увеличения давления, фильтры для выходных масло и для обратных масло.

Соединение между главной двигателей и масляннам насосам является гибками соединениями, эффективно устранили эксцентрическую ситуация. И не боится вибрацию.

Стан имеет функции автоматического выключения при сверходавлениями, и автоматического защита от нехватаемого давления.

Технические параметры:

Максимальный поток маслянного насоса: 107 л/мин
Максимальный поток воды высокого давления: 3,8 л/мин
Максимальный диаметр водоструйного сопла: 0,33 мм
Максимальное давление: 420 Мпа
Диапазон давления при непрерывной резки50 – 400 Мпа.
Мощность главной двигатели: 37 КВт
Источник: трехфазовая, 380 В, 50Hz

2. Промышленной компьютер принимаем известную марку «advantech», гарантирует точность и стабильность управления.

На нем комплектуют самые лучшие твердый диск «SSD» от Корейской компанией «SAMSUMG»

19 дюймовый жидко-кристаллическиц цветной дисплей.

PLC заменить реле.

Принимает систему управления Windows

Поддерживает программу UG、MASTERCAM、CASMATE、Art CAM、AUTOCAD、CorelDraw и другие документы CAD/CAM.

3. Рабочий стол

Портальная конструкция,стабильно двигает.
Корпус стана и нагрузочный стол отдельные,чтобы в длином служебном времени нагрузочного стала,не мешает точность резки.
Поперечень портала из алюминиевого сплава X-образный,сохранял твердость и уменьшил вес стана,нет деформации,это современная технология.
Принимает Тайванские шариковый винт ABBA,и направляющие рельсы,гарантирует точность движения.
Соединение между приводной двигателей и шариковым винтам принимает прямое соединение над гибками соединительными муфтами.
На оси Z установит двух направляющие рельсы и 4 ползун(подшипники)

Главные параметры:

Размеры рабочего стола	2100*3100 мм
Действующие размеры обработки	2000*3000 мм
Ход на оси Z	150 мм
Скорость передачи	9000 мм/мин
Точность управления	±0.01 мм
Точность резки	±0.1 - 0.2мм
Точность повторного позиционирования	±0.05мм

4. Система управления пески

Новые современные пневматические клапаны.
Надежное проектирование защиты от возврата воды.
Точный диск управления количество пескию.

5.Автоматическое устройство подачи пески

Емкость 1250Л. возможно поставлять непрерывную резку на 8 часов.
Давление сжатого воздуха меньше 0,2МРа,количество подачи пески ровное и стабильная передачи пески.

6. Выключение воды высткого давления,горелки резки и провод горелки резки.

Соверменная горелка резки,гарантирует концетричность агатового сопла горелки и труб смешанной пешки.Обеспечивает способность резки и длинный срок службы трубы пески.
Принимает современный тип выключения воды высокого давления вида Амерканской “FLOW”,используют пневматические клапаны.
Принимает импортные оригинальные Амерканские трубы пески.
Имеет функция автоматизированного регулирования высоты горелки.

7.Водоумягчитель

В стане используют водоумягчитель,увеличивать срок службы детали.

II. Поставляемые запчасти со станам

№	Наименование	Количество
1	Импартные трубы пески	1
2	Режущая горелка	1
3	Фитиль клапана высокого давления	4
4	Фитиль клапана низкого давления	4
5	Подкладка клапана	4
6	Кольцевая подкладка для высокого давления	2
7	Игла клапана	4
8	Подкладка клапана водяной выключатели	4
9	Прижимное кольцо	4
10	Крышки позиционирования иглы клапаны	4
11	Агатовые сопла	10
12	Пружины для клапаны высокого давления	4
13	Болты - пробка (большая)	3
14	Болты - пробка (маленькая)	3
15	Гайка винтовой стяжки (большая)	3
16	Гайка винтовой стяжки (маленькая)	3
17	Крупные пружина датчика	5
18	Маленькие прудины датчика	5
19	Гидровлические кольцевые подкладки	5
20	Собранный сальник	5

III. Главные импортные детали на стане

№	Наименование	Марка
1	Трубы пески	FUT(Амерканские)
2	Трехфазовая асинхронная двигатель переменного ток	Siments "Beide"(Германия)
3	Плунжерный насос	Bosch Rexroth(Германие)
4	Электро-жидкий клапан переключения	SUNNY (Амерканские)
5	PLC	OMRON (Японские)
6	Промышленный компьютер	Advantech (Шанхайский)
7	Направляющие рельсы и шариковый винт	ABBA (Тайван)
8	Серводвигатели	Yaskawa (Японские)
9	Сервопривод переменного тока	Yaskawa (Японские)
10	Программное обеспечение	Шанхайский
