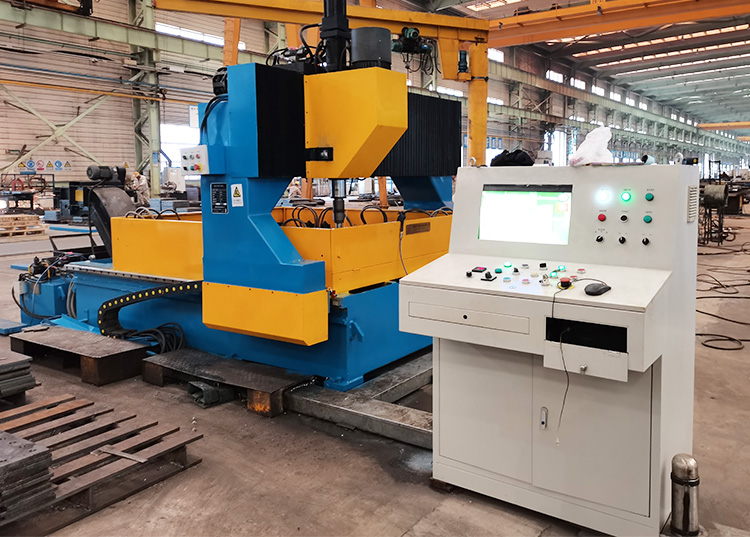

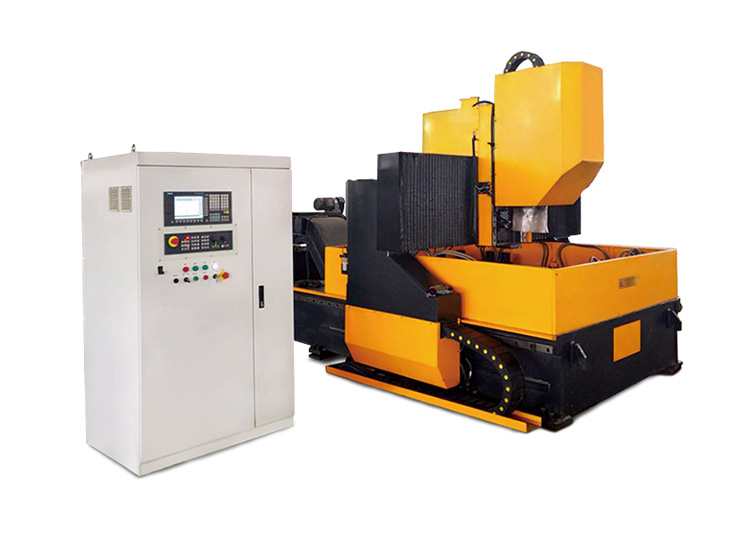

Вертикальный сверлильный стан с ЧПУ типа PZ2016
Данный вертикальный сверлильный стан с ЧПУ типа PZ 2016 главно используется в обработке торце листа, фланеца, щита, листа для соединения, плитовины и т.д, в области производства Металлоконструкции, строительства моста и линия электрической передачи, опоры котлы теплоэлектрической станцией и других. Имеет высокую точность, высокую эффективность, высокой жесткость, высокой надёжность и другие особенность, его точность соответствует с государственнам стандартам (GB50205-2001)

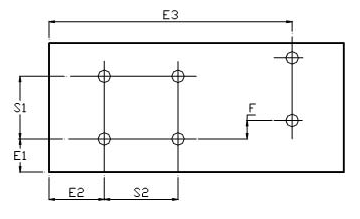

| № | Показатели | Код | Обычный сверлильный стан(мм) |
Сверлильный стан с ЧПУ(мм) |
| 1 | Расстояние между отверстиям и краями листа |
E1,E2,E3 | ±2.0 | ±1.0 |
| 2 | Расстояние между двумя отверстия центра от центра |
S1,S2 | ±1.5 | ±0.4 |
| 3 | Разница по ряду | F | ±1.5 | ±0.4 |
| № | Диаметр отверстия(мм) |
Толщина листа(мм) |
Скорость вращения главного вала(м/мин) |
Время (сек) |
| 1 | φ22 | 22 | 310 | 20 |
| 2 | φ30 | 50 | 270 | 55 |
| 3 | φ40 | 30 | 240 | 63 |
| 4 | φ50 | 22 | 170 | 40 |
Потому в стане использовали автоматизированное гидравлическое устройство зажимки,автоматизированное движение по оси X и Y, принудительное циркуляционное охлаждение,во время сверления можно погрузить и отгрузить заготовки и программирование,поэтому намного уменьшили время вспомогательное и повышили эффективность производства.
| Наименование | Показатели | PZ2016 |
| Размеры заготовки | Толщина оверлейная | Максимальные размеры 80мм |
| 1 лист | 1600мм * 2000мм | |
| 2 листа | 1600мм * 1000мм | |
| 4 листа | 800мм * 1000мм | |
| Главный Вал | Быстрое изменение блокформы |
4# отверстие под конус морзе |
| Диаметр сверла | Максимальный φ50мм | |
| Вид изменения скорости | Безстепенно под преобразователей частоты |
|
| Скорость вращения | 130 -560 об/мин | |
| Ход подачи | 180мм | |
| Подачи под обработкой | Гидравлический клапан регулирования скорости регулирует маслянной цилиндр,безстепенно подачи. |
|
| Зажимки заготовки |
Толщина зажимки | 15 - 80мм |
| Количество цилиндра зажимки |
12шт. | |
| Силу зажимки | 7.5 кН | |
| Включение зажимки | Управляющий кнопки | |
| Количество управляющей оси |
X,Y | Одновременно управляет оси X и Y |
| № | Наименование | Количество |
| 1 | Основание стана | 1шт. |
| 2 | 4# блокформы сверлас коническим хвостовиком | 1шт. |
| 3 | Блок электрического управления (включает промышленный компьютер 1 шт.) |
1шт. |
| 4 | Гидравлическая силовая станция | 1шт. |
| 5 | Автоматизированные нержавеющие скребковые устройство отвода стружки(включает тележка) |
1шт. |
| 6 | Запчасти (смотрите приложенный файл) | 1комплект |
| 7 | Документы на стан | Все необходимые |
