Кладочная сетка довольно широко используется в различных отраслях. Ее использование так популярно, поскольку применение кладочной сетки при строительстве повышает прочность конструкции..
Кладочная сетка довольно широко используется в различных отраслях. Ее использование так популярно, поскольку применение кладочной сетки при строительстве повышает прочность конструкции, а также увеличивает стойкость от внешних воздействий, как механических, так и природных. Её изготавливают перпендикулярным свариванием проволок различного диаметра при помощи станка, который называется - станок для производства кладочной сетки.

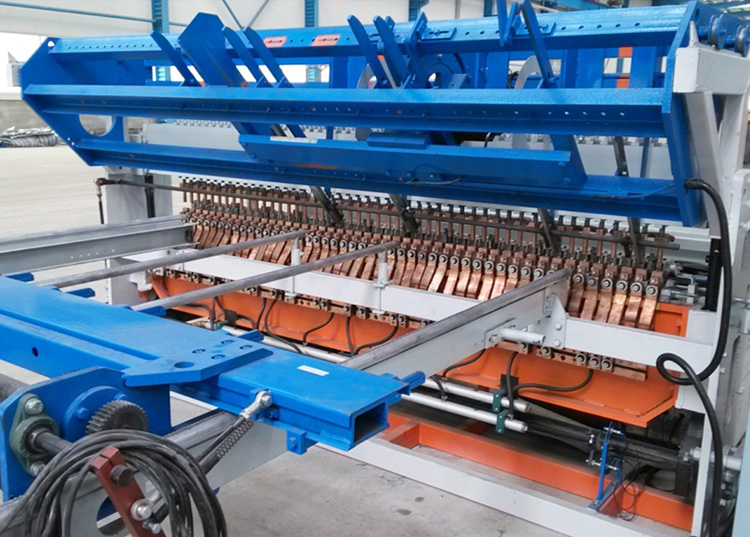

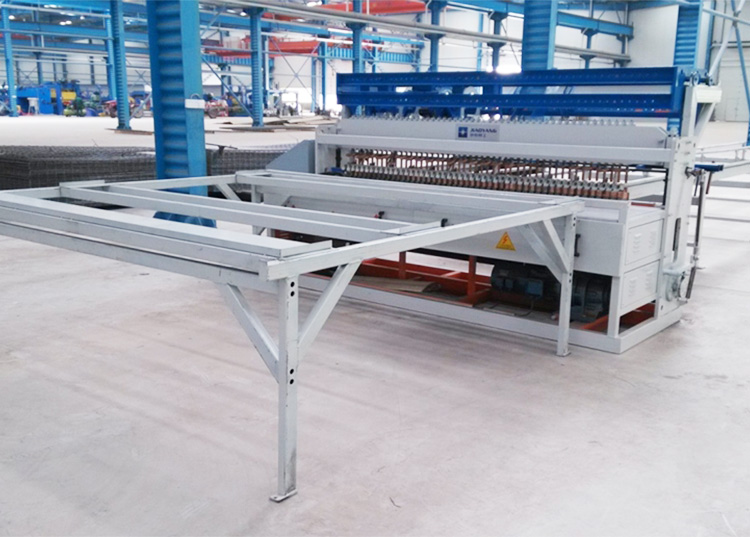

Линия для производства кладочной сетки включает в себя установку для сварки кладочных сеток, станок для нарезания и выпрямления проволоки и машину для дополнительной сварки кладочной сетки.
| Название | Технические параметры |
| Установка для сварки кладочной сетки | GWC-2500C |
| Диаметр проволоки | 2.5～5mm |
| Макс. ширина для сварки | 600～2500мм |
| Диапозн регулирования продольной ширины сетки | 50～200mm (плавное регилирование скорости) |
| Диапозон регулирования поперечной длины сетки | ≥25mm (плавное регулирование скорости) |
| длина сеточного листа | ≤6000mm |
| Количестово точек сварки | 48 ш. |
| Ёмкость трансформатора | 125KVA×6 штуков |
| Материал проволоки | Проволока из низкоуглеродистой стали с содержанием углерода≤0.2%, прочность на разрыв≤550MPa |
| Скорость сварки | 40-60раз/мин( влияется еще от диаметра проволоки и ширины сетки) |
| Способность сварки | 1.Диаметр проволоки 3-4.5mm, каждый трансформатр действует 8 точки, |
| мин. сетка50×50 | |
| 2.Диаметр проволоки 4.5-5mm, каждый трансформатор действует 6 точки, | |
| мин. сетка75×75 | |
| Форма распоряжения сеток | Шаковый двигатель |
| Сила привода | Тормозной герератор с регилированием скорости переменного частоты |
| Типа сварки | Контактная сварка с синхроным управлением тиристора |
| Типа оказания давления | Пружнное давление с регулировкой |
| Подачи продольных прутьев | Выпрямление, нарезание, загружаются вручную в область сварочной зоны |
| Подача поперечного прудьев | выпрямление, нарезание, шаковый двигатель, автоматическая подачи прутьев |
| Тип выдачи сетки | вручную |
| Тип управления | PLC |
| Функция управления | Проверка уточной прудьев |
| Источник питания | 3-фазовый 380V 50HZ от главного управляющего шкафа≤50м |
| Напряжение управляющее | DC24V |
| Емкость электоропитания | Одинарное управление≥150KVA |
| Главный трансформатор | Макс. допустимый перепад напряжения ≤10% |
| Напряжене короткого замыкания≤5% | |
| Площать сечения капели для питания | Медний капель 120～150mm2 |
| Рабочая среда | Температура 5～40℃, |
| относительная влажность（20℃）≤90% | |
| Охлаждающаа система | Частая вода（PH=7～8）, поток воды 2m3/h |
| Температура входной воды 25～30℃ | |
| Входное давление 0.15～0.3MPa, производительность охлаждения: 12kw | |
| Габариты (Д*Ш*В м) | 6×3.2×1.7 |
| Весы | 3.5T |

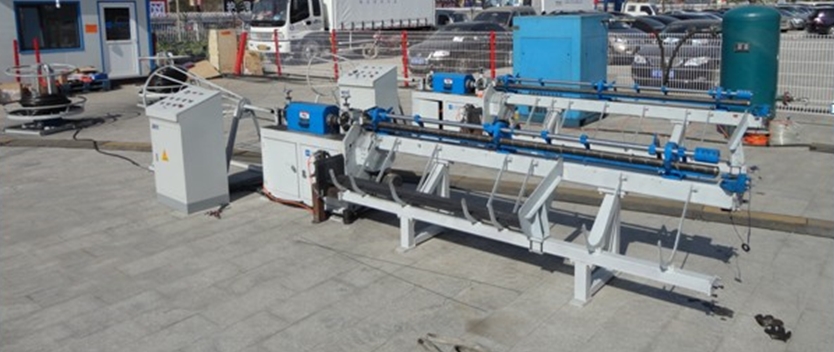

1)Установка для нарезания и выпрямления проволоки с низкой скоростью
Каждая машина для сварки кладочной сетки необходимо укомплектована 3 установки для выпрямленияи и нарезания проволоки на вспомогательное производство. Скорость обработки 30-40м/мин.

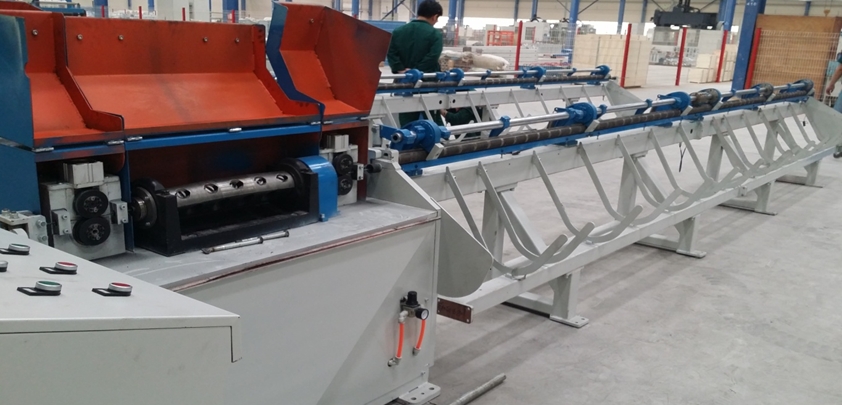

2)Установка для выпрямления и нарезания проволоки с высокой скоростью
| Название | Технические параметры |
| Диаметр проволоки для выпрямления | 3.0-6.0мм |
| Длина проволоки для выпрямления | 1.2-6.0м |
| Скорость выпрямления | 90-110м/мин |
| весы | 750кг |
