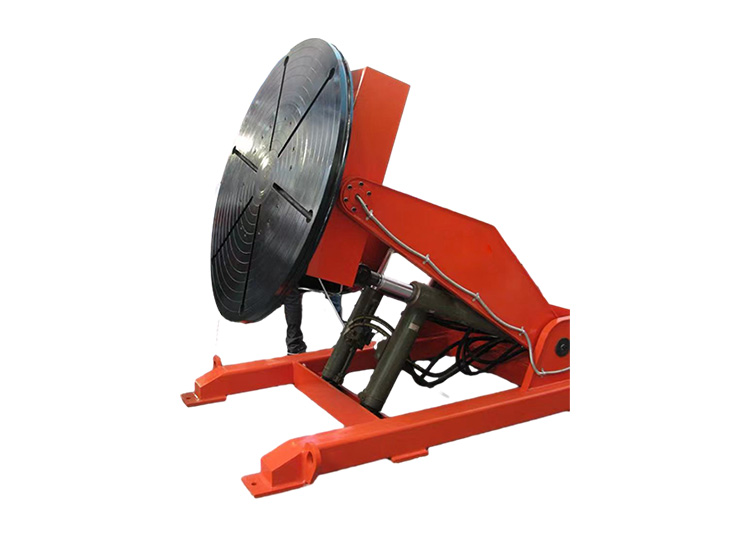

Гидравлические сварочный позиционер типа SEB10

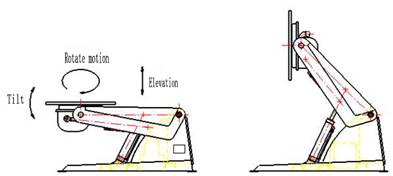

Гидравлические подъемные и наклонные позиционеры SEB – лучшее решение проблем подъёма, поворота и опрокидывания необходимых изделий. Высота, угол и скорость регулируются и так же имеют бесступенчатое регулирование высоты благодаря гидравлическому цилиндру и дистанционному управлению всеми функциями.
| № | Показатели | SEB10 | SEB30 |
| 1 | Максимальная нагрузка стана | 1000кг. | 3000кг. |
| 2 | Диаметр рабочего стола | Ф 780 мм | Ф 1200мм |
| 3 | Скорость вращения рабочего стола | 0.15 -1.5 об/мин | 0.07 - 0.7 об/мин |
| 4 | Крутящий момент врещения | 1000 н.м. | 4500 н.м. |
| 5 | Крутящий момент опрокидывания | 1500 н.м. | 6000 н.м. |
| 6 | Максимальное растояние центра тяжести | 150 мм | 200 мм |
| 7 | Максимальный эксцентриситет | 100 мм | 150 мм |
| 8 | Угол опрокидывания рабочего стола | 0 - 135° | 0 - 130° |
| 9 | Просвет между стендом и рабочим столом | 780 -1560мм | 980 - 1750 мм |
| 10 | Время опрокидывания | 25сек. | 31 сек. |
| 11 | Максимальный диаметр вращения при 90° | 2700 мм | 2950 мм |
| 12 | Количество и ширина Т-образного паза | 3 14мм | 4 22мм |
| 13 | Максмильный сварочный ток | 500А | 700А |
| 14 | Электропитание | 380Вт, 50Гц | 380 Вт,50Гц |
| 15 | Габаритные размеры (Д*Ш*В) | 1685 * 830 * 780 мм | 2200 * 1200 * 980 мм |

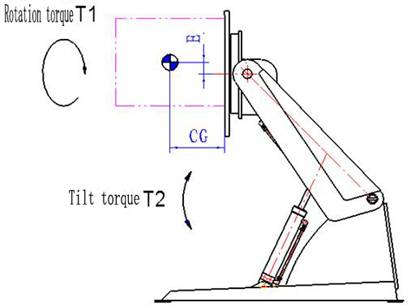

W: Нагрузка ------------- Максимальный вес зиготовки
E: Эксцентриситет вращения----------Расстояние от центра тяжести заготовки центра вращения.
T1: Крутящий момент вращения ------- Вес заготовки × E
CG: Эксцентриситет при поворачивания на угол ----------Расстояние от центра тяжести заготовки до центра поворачивания.
T2: Крутящий момент поворачивания -------------Вес заготовки × CG
| Максимальная нагрузка W |
Крутящий момент вращения T1 |
Эксцентриситет вращения E |
Крутящий момент поворачивания T2 |
Эксцентриситет при поворачивания на угол CG |
| 1000 Кг. | 1000 Н.м. | 100 мм | 1500 Н.м. | 150 мм |
