I. Описание стана

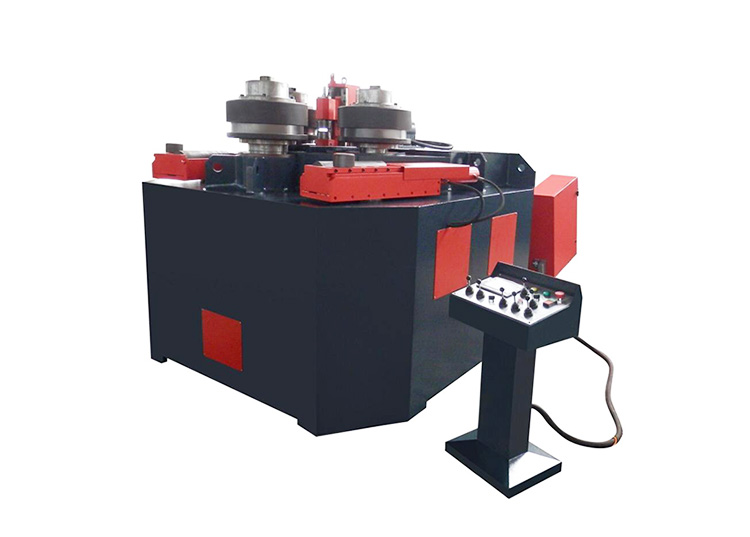

Данный стан является гидровлическам симметричным станом для гибки профиля. Данный стан применяется в гибке угловой стали, полосовой стали, круглой стали, швеллера, труб коробчатого сечения, круглых труб и др. Очень широко используются в отрасли производства котлов, химии, строительстве, кораблестроение и др механических сферах.
Все используемые электрические элементы известных моделей высокого качества, перед установкой электрические элементы проходят проверку качества элементов, для долгосрочной и стабильной работы.
Стан работает стабильно, беспрепятственно, без вытекания смазки, мало шумный и легок в управление. Красивый внешний вид стана.
II. Технические характеристики стана
- Модель стана WYQ24-16
- Максимальное сечения профиля обработки: 16cm³
- Максимальный предел текучести профиля: 245Mpa
- Диаметр верхнего вала: φ130mm
- Диаметр нижнего вала: φ120mm
- Диаметр стандартной формы верхнего вала: φ350mm
- Диаметр стандартной формы нижнего вала: φ350mm
- Скорость гибки: примерно 5 мм/мин.
- Скорость вертикального движения верхнего вала: 180 мм/мин.
- Мощность двигатели: 5,5 КВт
- Максимальное рабочее давление гидровлической системы: 19,5 Мпа
Внимание:
для гибки профилей разных фигур и разных размеров необходимо установить соответствующие формы изделия.
IV. Описание конструкции стана и его принцип работы
- Данный стан WYQ24-16 является полугидровлическам станом для гибки профиля, форма изделия верхной вала проводит вертикальное движение под работой гидровлического цилиндра, а форма изделия низкого вала проводит круглое движение (вращение) под крутящим моментом, поставляющие гидровлического мотора. Компактная конструкция, удобно для управления и ремонта стана.
- Данный стан состоит из двух главных частей: рабочая часть и передаточная часть. Рабочая часть состоит из одной опоры, трех форм изделии, и некоторых дополнительных деталей. Через регулирование высоты формы верхнего вала проводит функцию гибки профиля. Передаточная часть состоит из гидровлической станции, гидровлического мотора и некоторых дополнительных деталей.
- Передачу низких форм проводит гидровлическая станция через управление гидровлического мотора. Вращение нижних валов является зубчатой передачей, а вращение верхнего вала является цепной передачей.
- Вертикальное движение верхней формы производит гидровлический цилиндр.
- Чтобы убрать готовое изделие, необходимо сначало поднять верхную форму.
V. Гидровлическия система
- Гидровлическая система имет две главные функции:
- Главная передача: привод мотора, чтобы верхний и нижний вал вращался.
- Дополнительная передача: управляет вертикальным движением верхнего вала.
- Гидровлическая станция имеет рациональное проектирование, стабильно работает, комплектует высокоточные фильтры маслопоглощения и возврата масла, обеспечивает чистоту смазки. Соединение гидровлического маслопровода использует быстрое соединение, которое специально используется в каменно угольной промышленности, обеспечивается полная система, не имеет ситуаций вытекания масло.
- Главные комплекты клапанов используют импортные японские качественные элементы «YUKEN». Насос, фильтры, мотор и уплотняющие элементы используют китайские известные марки или марки СП, современные свойства и надежное качество. Все элементы гидравлики проходят проверку на качество.
- Устанавленно устройство защиты от перегрузки.
VI. Электрическая часть
Параметры: 380В, 50HZ, мощностть 5,5 КВт, PLC – японский «OMRON».
Контакторам является ядро электрической управляющей части стана, комплетует электрическую управляющую систему и гидровлическую систему,производит все движения стана. На пульте управления установлен цифровой показывающий прибор (PLC), который показывает величину движения разных частей стана, удобно для управления стана. Возможно выполнение автоматического управления вертикального движения валов при регулировании величины PLC через управление кнопки пульта управления.
Датчик движения вертикального верхнего вала использует высокоточные датчики перемещения, чтобы обеспечивать точность перемещения, и также удобно для своевременного контроля положения рабочего вала.
Все главные элементы сильного тока используют известные марки. Как доказывает практика наших клиентов по использования нашего стана, наш стан долгосрочно служит без дефектов. Имеет высокую способность устранения помех, антидетонационность, и стабильность работы.
