Технические характеристики на торцефрезерный станок типа DX1215
| № | Показатели | Параметры |
| 1 | Высота фрезерования изделия,мм | 200 - 1200 |
| 2 | Ширина фрезерования изделия,мм | 300 - 1500 |
| 3 | Помещение вытяснения фрезерованной головки по осей Шпиндели,мм |
70 |
| 4 | Габаритные разметры салазки,мм | 1200*900 |
| 5 | Диаметр диска фрезерования,мм | 125, 250(поставляем 2 диска фрезерования) |
| 6 | Мощность главной двигатели фрезерования | 5.5 кВт, 1440 об/мин |
| 7 | Скорость вращения шпинделя фрезерования | 125-630 об/мин |
| 8 | Ход салазки,мм | 1500 |
| 9 | Скорость рабочей подачи салазки | 50-440 мм/мин |
| 10 | Скорость быстрого назад салазки | 660 мм/мин |
| 11 | Мощность двигатели горизантальной подачи | 4 кВт,1500 об/мин |
| 12 | Мощность двигатели вертикальной подачи | 1,5 кВт,1400 об/мин |
| 13 | Скорость вертикальной подачи | 55-500 мм/мин |
| 14 | Скорость вертикального движения фрезерной головки | 500 мм/мин |
| 15 | Габаритные размеры | 4300*1475*2200 |
| 16 | Вес стана | 8 т |

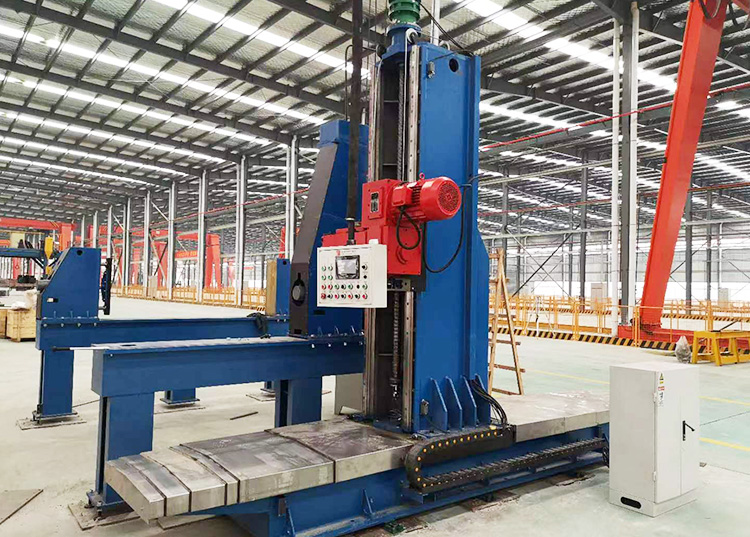

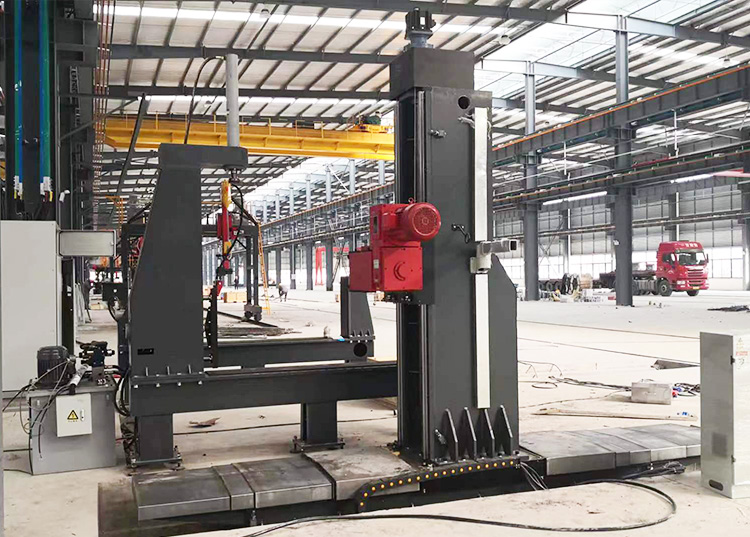

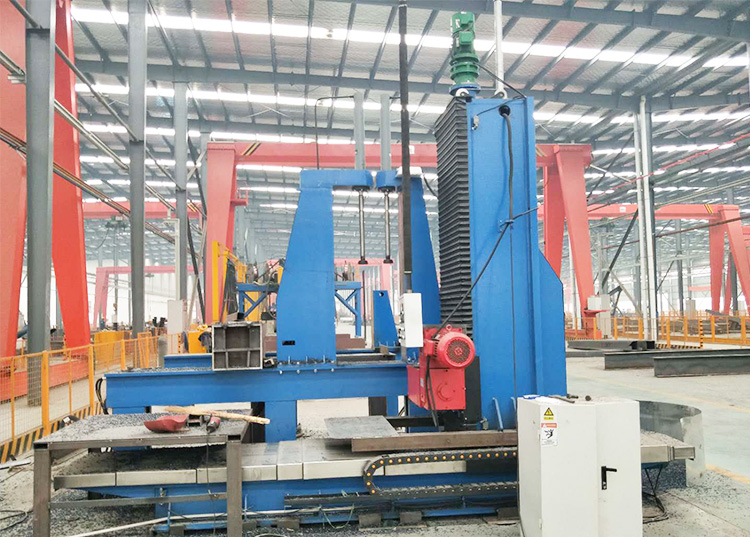

Троцефрезерный станок типа DX1215, выполняет фрезеровку торцов двутавровой балки и балки коробчатого сечения. Простая конструкция, удобно для использования.
На данном стане подачиь салазки и вертикального движения фрезерной головки все принимает передачь зубчатого редуктора, регулирование скорости подачи фрезерования принимает частотное преобразователь, без степени регулировать скорость, фрезерная головка стандартная.
Данный станок состоит из фрезерной головки, стойки для вертикального движдения, рабочий стол, корпус стана, система механической подачи, система электрического управления, защитного устройства на рельсе, инструмента и др.
| № | Часть | Состав | Кол. |
| 1 | Вертикальная стойка | Фрезерная головка типа ТХ32,ползуна вертикального движения,вертикальная стойка,устройство передадчи вертикального движения,и др. |
1шт |
| 2 | Горизантальная салазка | Рабочий стол,корпус стана,силовая коробка подачи, винты подачи |
1шт |
| 3 | Электрическая система | Шкаф электрического управления,пульт управления, импортные частотные преобразователи и др. |
1шт |
| 4 | Фрезерный инструмент | Тяговая штанга,стержень,стандартный диск фрезерования, и инструменты |
1шт |
| 5 | Рабочий стол с гидравлическими зажимками |
8 метров,на нем установит 2 комплекта гидравлической зажимы заготовки |
1комп |
| 6 | Документация на русском языке | 1.Фундамент 2.Руководство по эксплуатации 3.Схема принципиальной системы 4.Паспорт стана |
1экзм |
