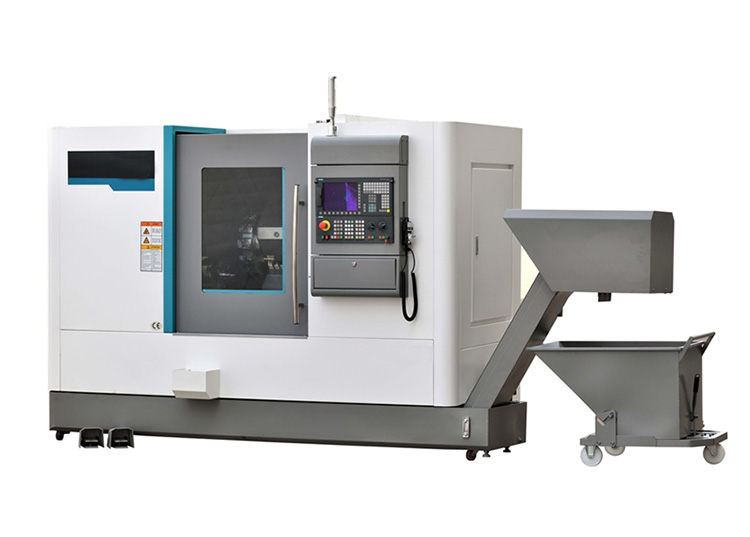

Токарные станки с ЧПУ с наклонной станиной DL25M предназначен для выполнения высокопроизводительной черновой и чистовой токарной обработки, выполнения операций тонкого и финишного точения, сверловки, расточки, чистовой обработки отверстий, нарезания резьбы, выполнения фрезерных операций на деталях различных конфигураций с выполнением обработки различных элементов на внешних участках детали. Станки имеют высокую мощность, жёсткость и широкий диапазон скоростей главного привода и подач, что позволяет использовать их для высокоскоростных и силовых режимов обработки.
Система ЧПУ, сервомодули и серводвигатели Fanuc обладают высокой отказоустойчивостью и требуют минимального технического обслуживания в процессе эксплуатации станка.

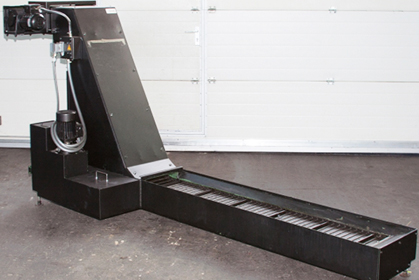

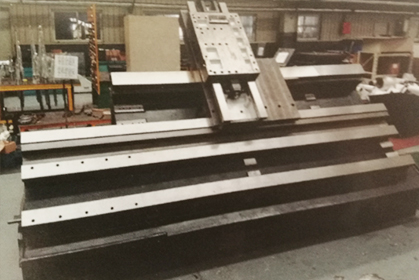

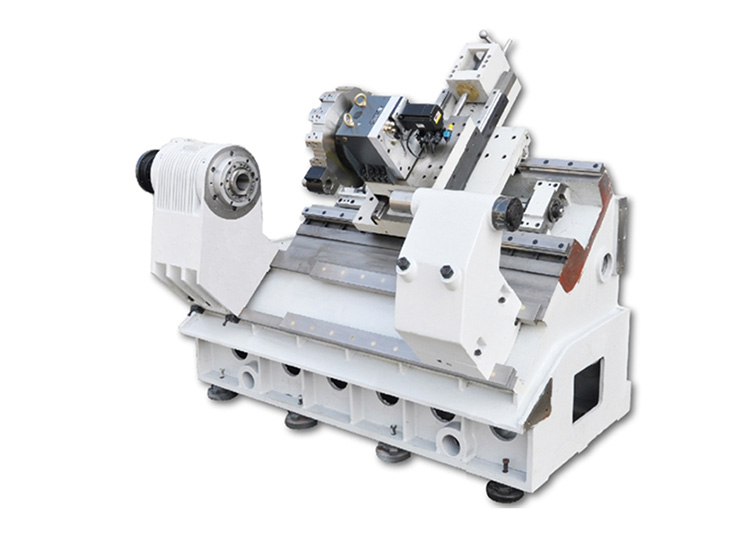

Цельнолитая наклонная станина отлита из чугуна. Угол наклона станины 45 градусов. Такая конструкция станины обеспечивает лучшую устройчивость, повышенную жесткость, гашение вибрации и точность при обработке. Так же наклонная станина занимает меньшую площадь, что позволяет легко удалить стружки и очищать станок.

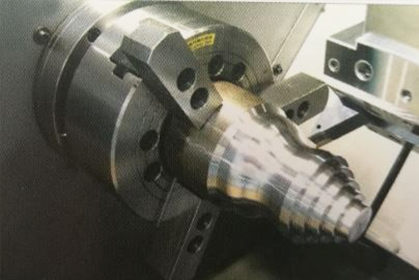

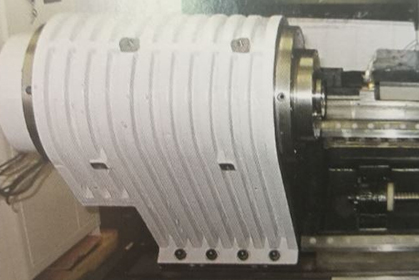

Усиленный жесткий шпиндель установлен на двойных роливовых и радиально-упорых подшипниках увеличенного диаметра фирмы NSK, что обеспечивает повышенную осевую и радиальную жесткость.

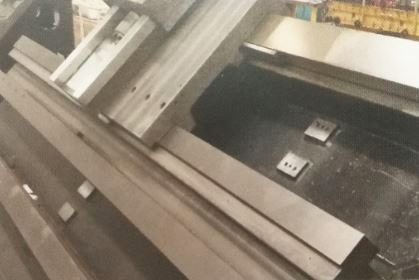

Направляющие скольжения обладают большой жесткостью, применяются при тяжелых режимах обработки с большими припусками и для труднообрабатываемых материалов.

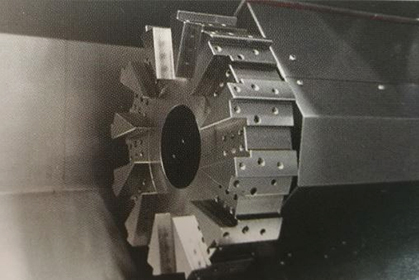

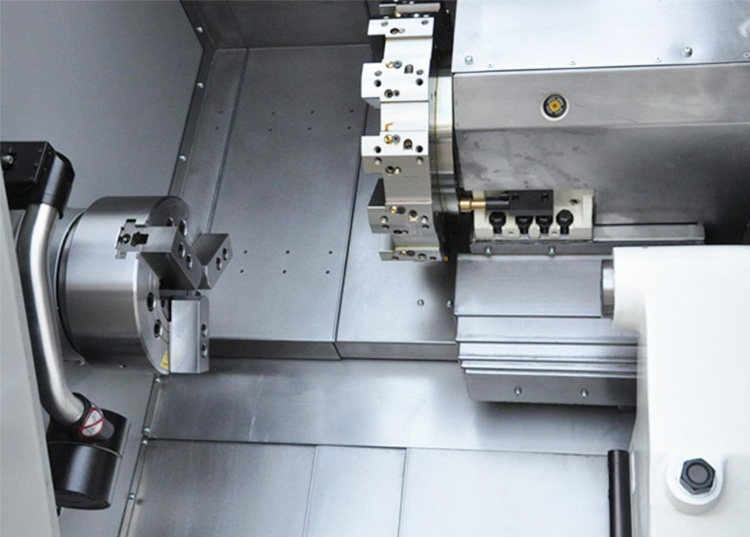

Гидравлическая револьверная головка на 12 позиций. Время смены инструмента с ближайшей ячейки 0,5 сек.

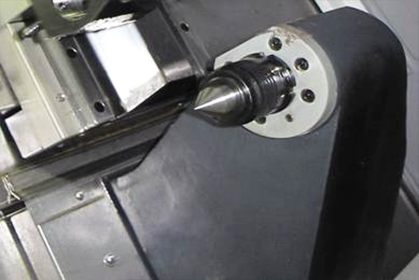

В стандартной конфигурации станок оснащен гидравлической задней бабкой, перемещение задней бабкой управляется гидравлической системой от ЧПУ. Задняя бабка служит для поддержания обрабатываемой заготовки при обработке в центрах и представляет собой вторую опору для вращающейся заготовки. Как правило, задняя бабка используется при обработке длинных и тяжелых заготовок. Другое применение задней бабки — установка инструмента для торцевой обработки заготовки.
| Наименование | Значение |
| Макс. диаметр обработки, мм | 520 |
| Макс. диаметр точения над револьверной головкой, мм | 310 |
| Макс. диаметр точения над станиной, мм | 520 |
| Макс. длина обработки, мм | 1000/1500 |
| Размер патрона без отверстия | 10'' |
| Торец шпинделя | ISO A2-8 |
| Диапазон скоростей вращения шпинделя, об./ мин. | 35～3500 |
| Диаметр переднего конца шпинделя, мм | 130 |
| Диаметр отверстия в шпинделе, мм | 87 |
| Макс. диа. обрабатываемого прутка (с полым патроном), мм | 74 |
| Мощность главного привода, кВт | 15/18.5 |
| Двигатель шпинделя | biI15/7000 SP |
| Быстрые перемещения по осям X/Z, м/мин | 12/12 |
| Скорость подачи, мм/мин | 0～5000 |
| Макс. перемещение по осям X/Z, мм | 260/1040(1600) |
| Двигатель привода по осям X/Z | biSc12B/3000/biSc22/2000 |
