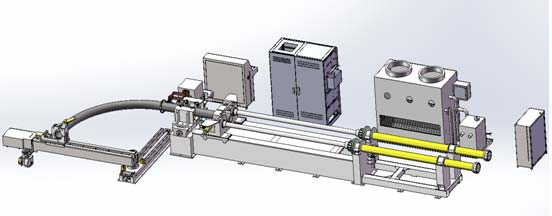

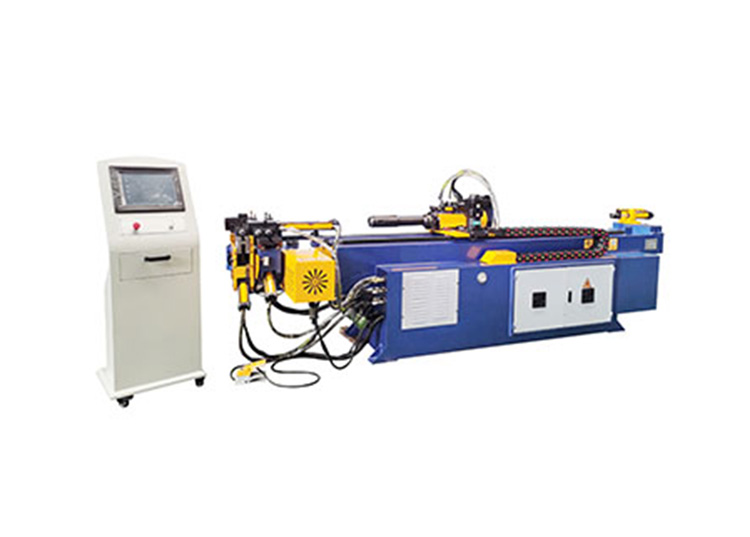

Индукционный гидровлический трубогибочный станок типа Φ530×40
№ | Описание | Единица | Параметры | Примечание | |
1 | Диаметр гнутой трубы | мм | ∅57-∅530 | ||
2 | Материал труб | Углеродистая,легированная сталь марки K34, K60(см.п 2.1) |
|||
3 | Толщина станки трубы | мм | 5-40 | ||
4 | Макс. угол загиба | град | 1-90° | ||
5 | Радиус загиба | мм | 100-5000 | 2DN-10DN | |
6 | Допуски по радиусу гиба | мм | ≤ 10%DN | 2.5D ≤ R ≤ 5 | |
≤ 20% | 5D <R | ||||
7 | Мин.Ход гидроцилиндра | мм | 8500 | ||
8 | Основная сила цилиндра | КН | 1200 | ||
9 | Точность угла загиба | град | ±0.1° | ||
10 | Овальность гнутой трубы | ≤ 5.5% | |||
11 | Мин.длина прямолинейного участка |
мм | 200 | 57-102 | |
300 | 102<D | ||||
12 | Скорость | Быстро вперед | мм/мин | 2000 | |
Скорость загиба | мм/мин | 10-140 | |||
Отклонение скорости | мм/мин | ± 2 | |||
Быстро назад | мм/мин | 5500 | |||
13 | Мощность нагревательной установки |
мм/мин | 500 | ||
14 | Температурный диапозон | мм/мин | 650-1050 | ||
15 | Допуски по температуре | кВт | ± 25 | ||
16 | Частота нагрева | ℃ | 500-1000 | регулирующая | |
17 | Вес | тонн | 60 | ||
18 | Размеры(Д*Ш*В) | мм | 22000*2300*2500 |
№ | Опасание | Модель | Кол-во | Производитель |
1 | Поршевой насос высокого давления | 1 | Rexroth | |
2 | Лапастный насос | 1 | Rexroth | |
3 | Серводвигатель | 7.5 кВт | 1 | Siemens |
4 | Трехфазный асинхронный электородвигатель |
18.5 кВт | 1 | Siemens |
5 | Вставной клапан | 1комп | Rexroth | |
6 | Основной цилиндр | ∅250*8500 | 2 | Китайская известная марка |
7 | Гидровлический мотор | 1QJM 11-0.63 | 1 | Китайская известная марка |
№ | Описание | Модель | Кол-во | Производитель |
1 | Электоропитание средней частоты SCR |
KGPS-9-500-1S | 1 | |
2 | Тиристорной SCR (Silicon controlled Rectifir) |
KP-1000A-1600V | 6 | Китай |
3 | Тиристорной SCR (Silicon controlled Rectifir) |
KK-1000A-1600V | 4 | Китай |
4 | Кабель с водным охлаждением | 2 | ||
5 | Панель управления | 1комп | SIEMENS | |
6 | Электрошкаф | 1 | ||
7 | Шкаф управления | 1 | ||
8 | Индукционые колеса | 9 | ||
9 | Трансформатор для заливания | 750V-3000KVA-1S | 1 | Хан Чжоу |
10 | Воздушный компрессор и баллон для хранением газа |
1комп | Шанхай | |
11 | Охладитель очищеной водой | 1комп | Хань Дан | |
12 | Циркуляционный водяной насос |
2комп | Китай |
№ | Описание | Примечание | Кол-во | Производитель |
1 | Нижняя опора | Сварочный узел из профиля | 1 | |
2 | Плита толкатели | Сварочный узел | 1 | |
3 | Зажимные ролики и толкающие ролики |
Детель механической обработки |
6 | |
4 | Патрон и рычаг | Отливная деталь механической обработки |
1комп | |
5 | Платформа | Собранна из деталей механической обработки |
1 | |
6 | Направляющий рельс | Деталь механической обработки | 1 |
№ | Описание | Кол-во | Марка |
1 | 1 | SIEMENS | |
2 | Модуль | 1комп | SIEMENS |
3 | Сенсорный экран | 1 | Beijer |
4 | Трансформатор-редуктор | 1 | Schneider |
5 | Роторный энкодер | 2 комп | Корея |
6 | Ультракрасный теплоизмерительный прибор (одноцветные пирометрические датчика) |
1комп | Raytek USA |
7 | Датчик давления | 2комп | |
8 | Температурный датчик | 2комп | |
9 | Дистанционный пульт управления | 1 | |
10 | Трансдуктор напряжения | 1 | |
11 | Трансдуктор тока | 1 |
