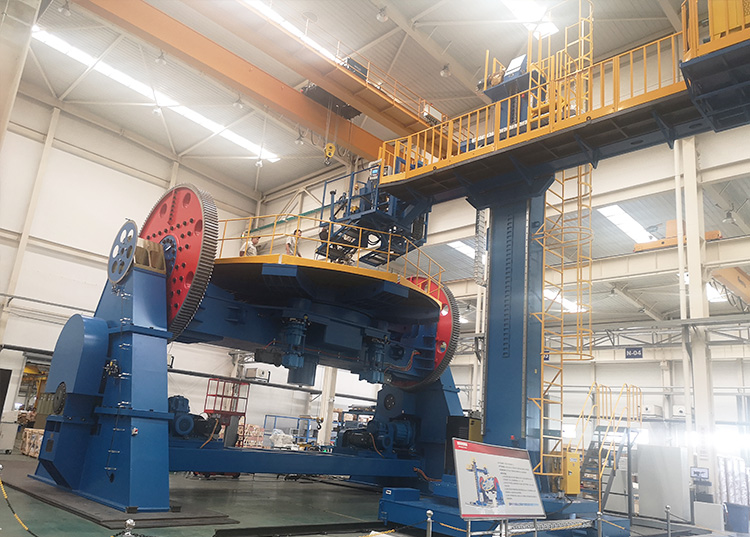

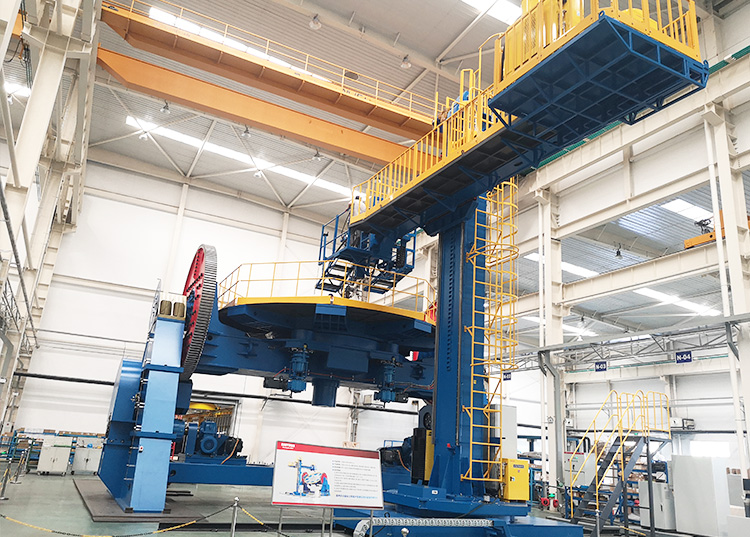

Сварочный позиционер 250т.
Сварочный позиционер 250т.

Сварочный позиционер 250т.

Техническое предложение на сварочную колонну типа LH5550

Отправить сообщение запрос сейчас

Ⅰ. Общие сведения

Сварочные колонны серии LH широко применяются в котлах, сосудах под давлением, нефти, химической промышленности, машиностроении и других отраслях обрабатывающей промышленности для автоматической сварки барабанов и других круглых элементов, удобно для ручной эксплуатации, повышает производительность труда. Данное оборудование используется главным образом для наплавки электродов с электродами под флюсом на поверхности изделия. замена головка и панель проволоки также могут быть сварены обычной проволокой под флюсом.

II. Состав оборудования

Сварочная колонна состоит из тележки (1 комп.), горизонтальной балки (1 комп.), вертикальной стойки (1 комп.), направляющей каретки (1 комп.), подъёмной лестницы (1 шт.), электрического трёхмерного устройства подстройки (1 комп.), источника для сварки под слоем флюса 1000А ESAB США (1 комп., включает систему управления), головку для дуговой сварки проволочным электродом под флюсом ESAB США (1 комп.),  головку для наплавки ленточным электродом под флюсом SK Германия (1 комп.), открытную кабину сварщика (рабочий стол) (1 комп.), тактильную систему вертикального слежения (систсема позиционирования сварочной головки) (1 комп.), стрелочный вольтметр и гальванометр (1 комп.), циркуляционную систему флюса (1 комп.), системы электроуправления (1 комп.) и т.д.

III.Технические характеристики

№ Параметр Значение
1 Рабочий диапазон перемещения по вертикали 5500 мм
2 Рабочий диапазон перемещения по горизонтали 5000 мм
3 Скорость перемещения консоли 100-1000 мм/мин. (серворегулирование скорости)
4 Мощность двигателя перемещения консоли 0,75 КВт (серводвигатель)
5 Скорость подъёма консоли 800 мм/мин.
6 Мощность двигателя подъёма консоли 2*1,5 КВт
7 Привод подъёма консоли Цепной набор
8 Скорость поворота стойки 0,14 об./мин.
9 Мощность двигателя поворота стойки 0,75 КВт
10 Угол поворота стойки ±180°(электрический поворот, ручное блокировнаие после размещения)
11 Скорость движения тележки 2000 мм/мин.
12 Колея внутреннего рельса 4300 мм
13 Мощность ходового двигателя тележки 2*1,5 КВт
14 Ход электрического устройства трёхмерного настройки (налева и направо, наверх и вниз, вперед и назад) 200 мм
15 Источник сварки Машина для сварки под слоем флюса 1000А ESAB США, 1 комп.
16 Сварочная головка для дуговой сварки под слоем флюсом ESAB США, 1 комп.
17 Сварочная головка для дуговой наплавки ленточным электродом под флюсом SК Германия, 1 комп.
18 Циркуляционная система флюса 1 шт.
19 Электропитание Трёхфазная четырёхпроводная система, 380/220В±10%, 50Гц±2,5
20 Общая мощность 3 КВт
21 Способ сварки Сварка и наплавка под флюсом, для замены сварочной головки и кассеты электродной проволоки, выполнение переключения двух способа сварки
22 Открытая кабина сварщика (рабочий стол, т.е. передвижная платформа с электрическим приводом) 1 комп, установлена на торце горизонтальной балки, подъёмный ход 600мм
23 Длина кабеля для пульта дистационного управления 5 м.
24 Материал шестерни, цепи Сталь 45#, чистовая обработка после улучшения
25 Тактильная система вертикального слежения (систсема позиционирования сварочной головки) 1 комп.
26 Стрелочный вольтметр и гальванометр 1 комп.

IV. Объем поставки

  • Стойка 1 шт., включает в себя противовес, подъёмную лестницу и т.д.;
  • Подъёмный механизм 1шт, включает в себя редуктор электродвигателя, цепной блок и т.д;
  • Горизонтальная балка 1 шт., включает в себя балку, зажимное устройство сварочной горелки, телескопическую зубчатую рейку и т.д.;
  • Направляющая каретка 1 шт., включает в себя ходовое колесо, редуктор электродвигателя и т.д.;
  • Тележка 1 шт., включает в себя опорно-поворотный подшипник для вращения стойки, редкутор электродвигателя для вращения стойки, устройство ручного блокирования, редуктор ходового электродвигателя и т.д.;
  • Электрическое трёхмерное устройство подстройки (налева и направо, наверх и вниз, вперед и назад): 1 комп.;
  • Источник для сварки под слоем флюса 1000А ESAB США, 1 шт., включает в себя блок сварочного управления, сварочный кабель и т.д.
  • Система наплавки ленточным электродом под флюсом: 1шт., включает механизм подачи электродной проволоки для наплавки ленточным электродом SK, кассету электродной проволоки для наплавки, флюсовый бункер и т.д.;
  • Система общей дуговой сварки электродной проволокой под флюсом: 1шт., включает механизм подачи электродной проволоки ESAB, кассету электродной проволоки, флюсовый бункер и т.д.;
  • Циркуляционная система флюса: 1 комп.;
  • Тактильная система вертикального слежения (систсема позиционирования сварочной головки), 1комп.;
  • Стрелочный вольтметр и гальванометр: 1 комп.;
  • Шкаф электроуправления 1шт.;
  • Пульт дистационного управления, 1 шт.;
  • Документация 1 экз., включает в себя руководство по эксплуатации, принципиальную электрическую схему и схему соединений, заводской паспорт, список доставки, общую сборочную схему, список быстроизнашивающихся деталей.

V. Главные покупные элементы

№ Наименование Марка и происхождение
1 Подъёмный редуктор HANGTIAN Хан чжоу КНР
2 Подвижный редуктор KEWEISI Уси КНР
3 Электродвигатель LIJIU Шаньдун КНР
4 Серводвигатель Panasonic Япония
5 Опорно-поворотный подшипник ZHAOYUAN Шаньдун КНР
6 Источник для сварки под слоем флюса и наплавки ESAB США
7 Головка для сварки под слоем флюса SK Германия
8 Подшипник ZWZ КНР
9 Преобразователь ENCOM Шэньчжэнь КНР
10 Электрические элементы  Schneider Франция / CHNT КНР
