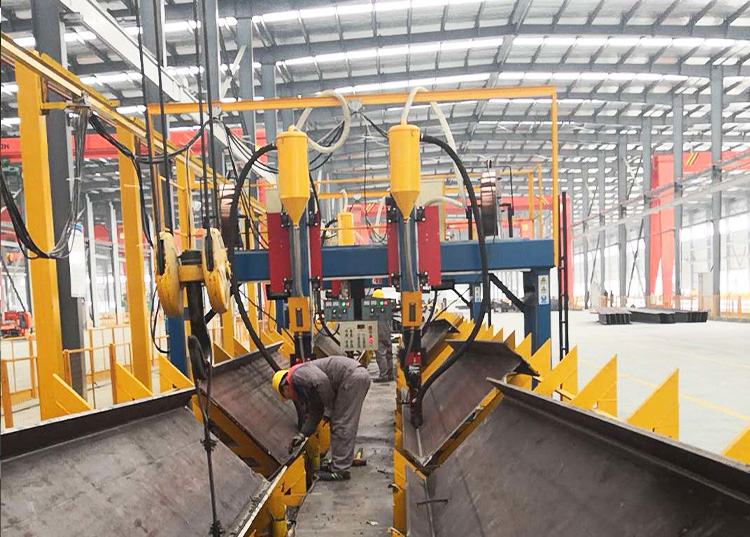

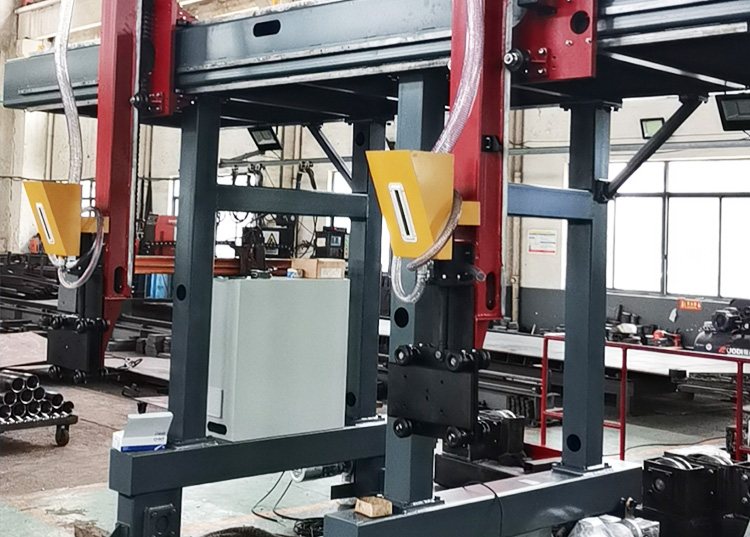

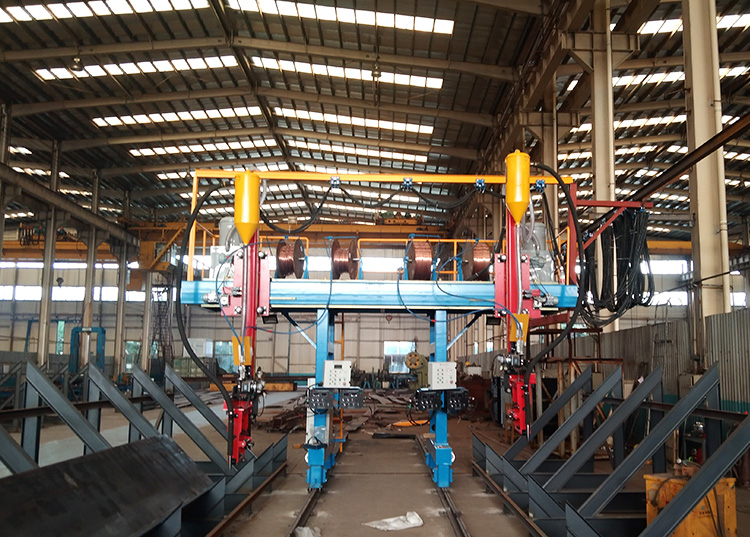

Портальная сварочная установка типа SHL-4000
Портальная сварочная установка предназначена для автоматизированной дуговой сварки под слоем флюса одной или двух двутавровых балок или колонн, находящихся в горизонтальном положении на стапелях. Во время сварки балка располагается на стапелях под углом 45 градусов, что обеспечивает хороший провар и катет шва. Сварка происходит в положении «в лодочку»
| Параметр | Значение |
| Высота балки,мм | 200~1500 |
| Ширина полки,мм | 200~800 |
| Толщина полки,мм | 6~40 |
| Толщина стенки,мм | 6~32 |
| Длина балки,мм | 4000~15000(ограничена длинной рельса) |
| Колея рельсового пути,мм | 4000 |
| Длина рельсового пути,мм | 18000 |
| Управление установкой | на боковых панелях |
| Количество сварочных головок,комп. | 2 |
| Система слежения за сварочным швом | механическая контактная |
| Тип сварки | автоматическая дуговая сварка под слоем флюса 45° "в лодочку" |
| Скорость сварки,м/мин | 0.24 ~ 2.4 |
| Скорость передвижения портала,м/мин | 3 |
| Сварочное оборудование | 2 комплекта для механизированной сварки под слоем флюса производства Lincoln Electric (США) : сварочный источник |

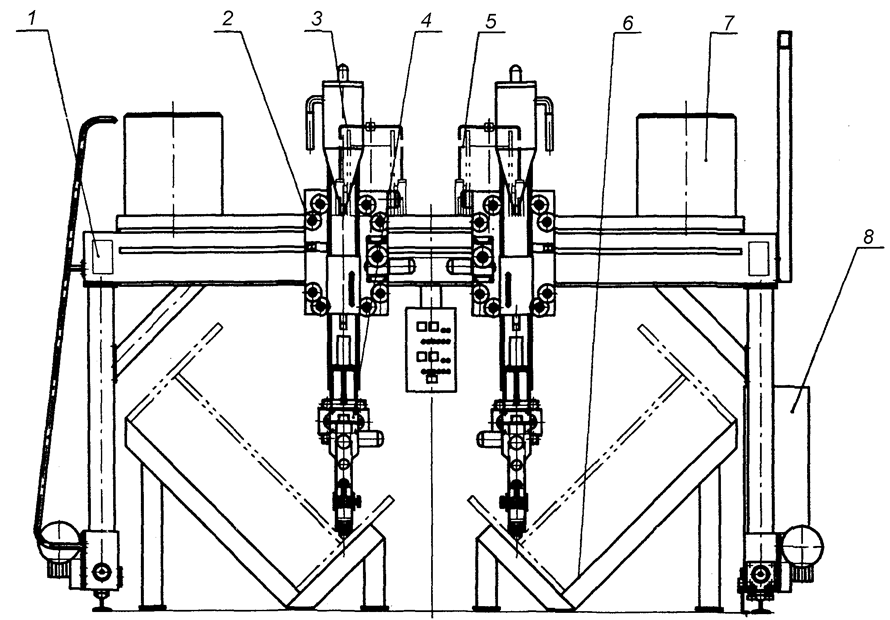

1 - Портал; 2 - Суппорт консоли; 3 - Бункер флюсовый; 4 - Консоль со сварочной головкой;5 - Катушка сварочной проволоки; 6 - Стапель; 7 - Система рециркуляции флюса; 8 - Шкаф управления.
