Технический характеристики на дробеметную установку Типа QH1018

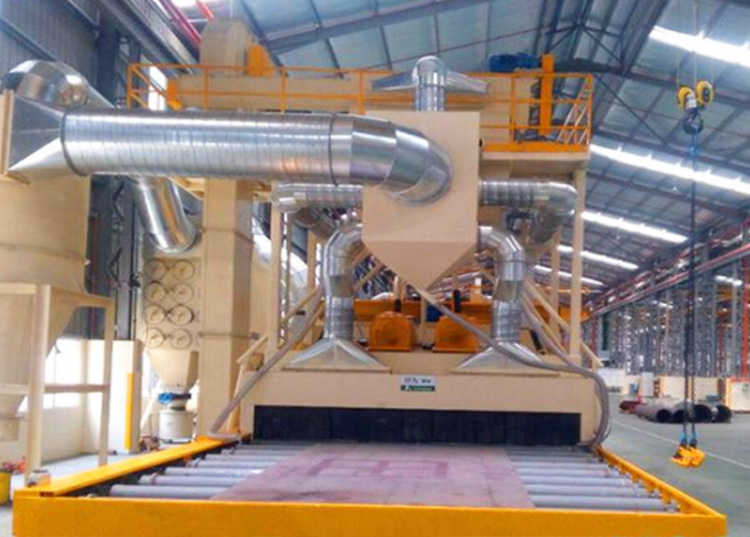

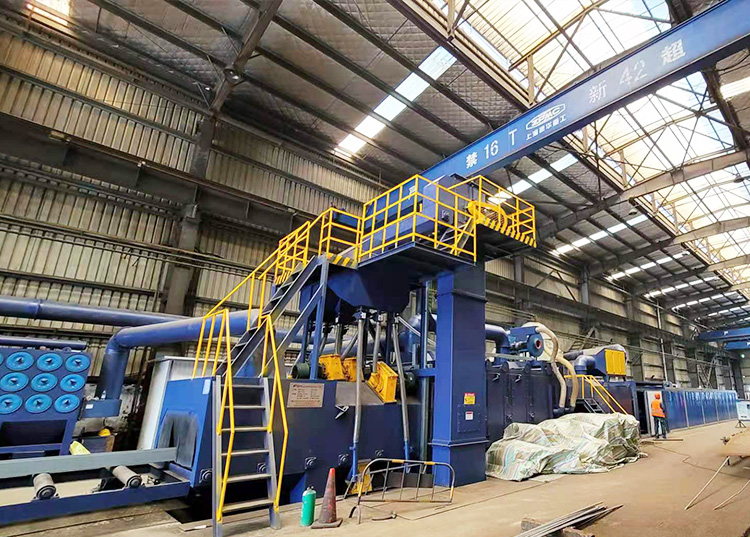

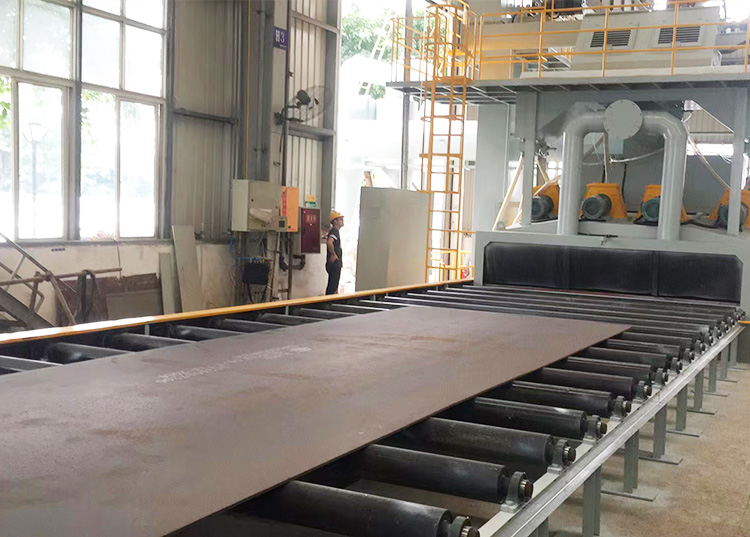

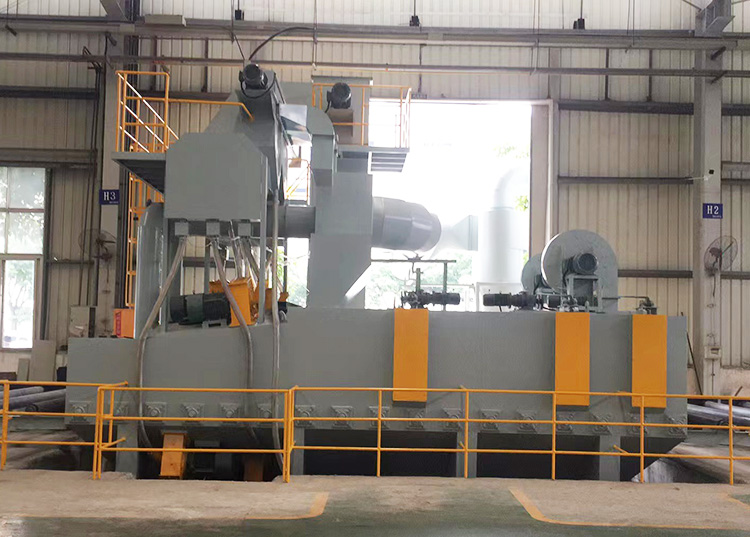

Дробеметная установка типа Q1018 является оборудованием для автоматической непрерывной дробеметной обработки, с подачей обрабатываемой детали по рольгангу.
Она предназначена для очистки и наклепа поверхности двутавровых балок или других металлоконструкцией. Также применяется для получения зеркальной поверхности с заданной шероховатостью поверхности, под покраску и повышения качества поверхности.
Основные технические параметры
| № | Название | Параметры | Параметры |
| 1 | Обрабатывающие размеры заготовки |
Высота,мм | 1500 |
| 2 | Ширина,мм | 800 | |
| 3 | Длина,мм | 12000 | |
| 4 | Размеры входа | Высота,мм | 1800 |
| 5 | Ширина,мм | 1000 | |
| 6 | Входных и выходные рольгангов |
Длина,м | 12 |
| 7 | Мощность двигатели,кВт | 2,2 кВт × 2 | |
| 8 | Скорость движения свободного хода,м/мин |
0,5 - 3 | |
| 9 | Рабочая скорость,м/мин | 1,5 - 2,5 | |
| 10 | Расстояние между рольгангами,мм | 1000 | |
| 11 | Диаметр рольгов,мм | Φ133 | |
| 12 | Нагрузность по весу,т/м | 1,5 т/м | |
| 13 | Рольганги,которые внутри камеры дробемета |
Длина,м | 7 |
| 14 | Расстояние между рольгангами,мм | 1000 | |
| 15 | Диаметр рольгов,мм | Φ133 | |
| 16 | Дробеструйные турбины | Модель | Q034 |
| 17 | Количество,шт. | 8 | |
| 18 | Скорость выбраски дроби,м/сек | 75 - 82 | |
| 19 | Диаметр вращения лопасти,мм | 420 | |
| 20 | Эффективность подачи дроби, кг/мин.кВт |
22 | |
| 21 | Объём подачи дроби,кг/мин | ≥ 22×8 | |
| 22 | Мощность,кВт | 11×8 | |
| 23 | Дробь | Диаметр дроби чуганые,мм | Φ0,8 - 1,2 |
| 24 | Необходимое количество дроби в первый раз добавки,т |
5 | |
| 25 | Устройство продольной винточной передачи |
Объем передачи,т/ча | 120 |
| 26 | Мощность,кВт | 5,5 | |
| 27 | Устройство поперечной винточной передачи |
Объем передачи,т/ча | 120 |
| 28 | Мощность,кВт | 5,5 | |
| 29 | Модель | ZDL- 6 | |
| 30 | Подъёмник дробь | Подъёмник | дробь |
| 31 | Подъёмник | дробь | |
| 32 | Система пылеулавливания | Количество фильтра,шт | 6×2 |
| 33 | Площадь фильтра,м2 | 252×2 | |
| 34 | Эффективность пылеулавливания | 99% | |
| 35 | Давление ветра,Па | 2341 | |
| 36 | Мощность,кВт | 11×2 | |
| 37 | Объём обрабатывающих ветера,м3/час | 20000 | |
| 38 | Рабочие условия | Рабочая температура,℃ | -10 ~ 35 |
| 39 | Влажность | ≤ 90% | |
| 40 | Сжатый воздух | 0.50~0.60МРа | |
| 41 | 1.6м3/мин | ||
| 42 | Шума,dB | ≤ 90(А) |
