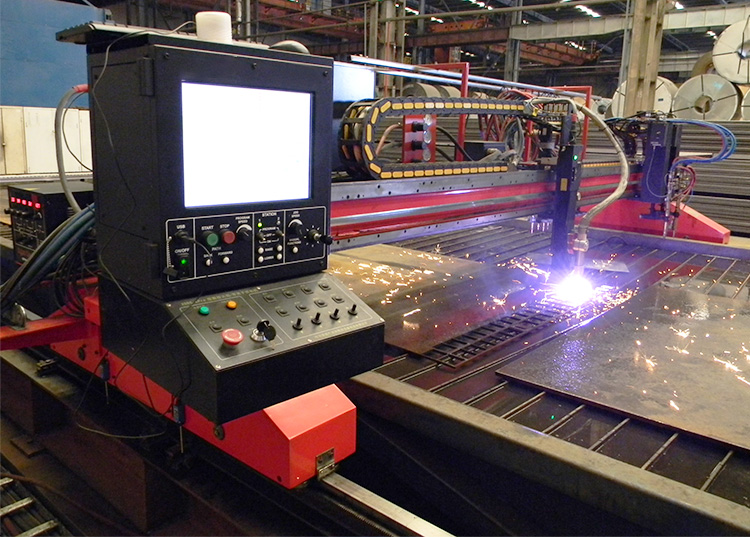

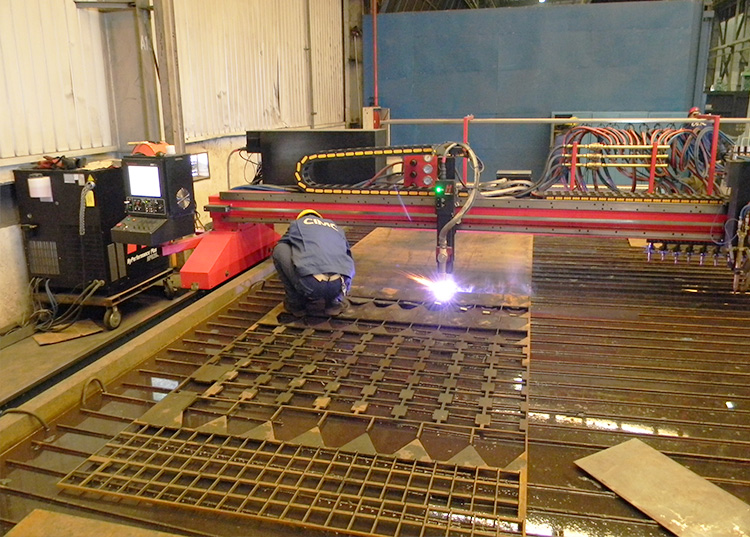

Машина термической/плазменной резки типа CNC4002

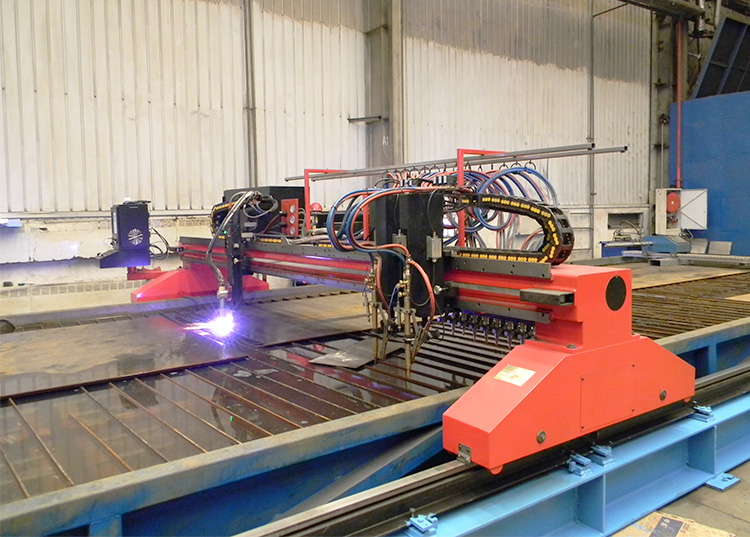

Оборудование представляет собой, портальную механическую конструкцию, передвигающуюся по рельсовому пути с навесным рабочим оборудованием. Машина термической/плазменной резки под управлением системы числового программного управления (ЧПУ) предназначена для фигурного раскроя листового проката черных металлов и цветных металлов методом плазменной резки. Машина термической/плазменной резки состоит из системы числового программного управления, системы привода портала, системы привода резаков, шкафа электроуправления, газораспределительной системы и комплекта плазменного источника Hypertherm. Разводка газовых шлангов и проводов электроуправления к резакам осуществляется через гибкие кабелеукладчики.
| 11 | Направляющий рельсы - HIWIN | 1 | Тайван | |
| 12 | Тяговая цепь для проволки | 45*150 | 1 | Китай |
| 13 | Рельсы портала | P|43 | 8 | Китай |
| 14 | Компрессор для воздуха | Покупатель сами покупают | ||
| 15 | Фундамент | Покупатель сам по чертежам изготавливает | ||
| 16 | Подвестка | Покупатель сам по чертежам изготавливает | ||
| Параметры | Значение |
| Рабочая ширина портала,мм | 3200 |
| Габаритная ширина оборудования,мм | 4000 |
| Рабочая длина портала,мм | 6000 |
| Габаритная длина оборудования,мм | 8000 |
| Тип резки листового металла | газокислородная |
| Газокислородный резак фигурного раскроя,ед. | 1 |
| Толщина газокислородной резки,мм | 10 - 200 |
| Скорость газокислородной резки,мм/мин | 50 - 700 |
| Плазменный резак фигурного раскроя типа XPR300,ед. | 1 |
| Толщина плазменной резки,мм | 50 |
| Газокислородные резаки для продольного раскроя,ед. | 11 |
| Скорость движения портала без нагрузки,мм/мин | до 9000 |
| Высота подъема резка,мм | 0 -200 |
| Привод портала | двухсторонний |
| Режущий газ для газокислородной резки | кислород |
| Подогревающий газ для газокислородной резки | пропан или ацетилен |
| Мощность без плазменного источника,кВт | 5 |
| Мощность плазменного источника,кВт | 63 |
| Габаритные размеры (Д*В*Ш),мм | 8000*4300*1500 |
| Вес,кг | 5000 |
| № | Наименование | Стандарт | Кол-во | Производитель |
| 1 | Система ЧПУ | EDGE connect | 1 | США |
| 2 | Дисплей | 21.5 дюйм цветной | 1 | Китай |
| 3 | Сервопривод | Panasonic 750W | 1 | Японский |
| 4 | Сервопривод | Panasonic 400W | 2 | Японский |
| 5 | Редуктор | Neugart | 3 | Немецкий |
| 6 | Источник плазмы | XPR 300 | 1 | США |
| 7 | Газовый резак для резки сталь толщина до 200 м | 1 | Китай | |
| 8 | Газокислородные резаки для продольного раскроя | 11 | Китай | |
| 9 | Программа | Fast CAM | 1 | Австралия |
| 10 | Шкаф электрического управления | 1 | Китай | |
