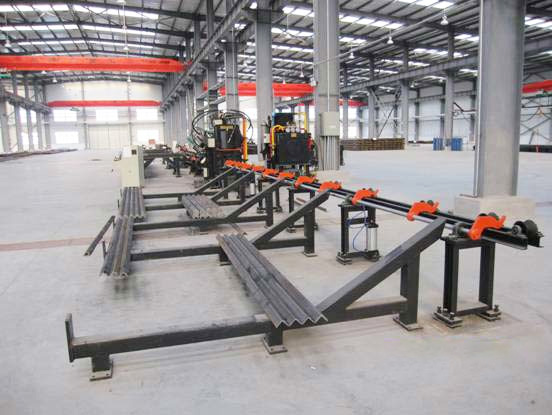

Автоматическая линия для рубки и пробивки уголок типа JNC1412
Автоматический линий для рубки и пробивки уголок типа JNC1412 специально используется в обработывающем процессе пробивки, маркировки и рубки уголок, является специальным оборудованиям с ЧПУ для производмтва линия электропередачи.
В данном стане принимает технику ЧПУ, подачи уголок серводвигателями, эффективно повышает производительность и точность обработки. Важные гидровлические, пневматические и электрические элементы используются импортные оригиналтные элементы. Простое программирование, когда рабочий на стане программировает, ему нужно просто вводить параметры размеров уголоки, диаметры отверстия, длины рубки, и количество изделия, или прямо установить файлы о обработки в виде CAD/CAM, на стане возможно сохранить программу в базе файлов. для управления процессом разработано специальное программное обеспечение, позволяющее пользователям выбирать форму обработывающих уголок из большой базы данных. В экране возможно показывать фигур заготовки. Программирование на английском языке.
На стане установит специальные устройства для задержки и нажимы заготовки, которые проектированны наш завод сам. Они способны крепкий зажимать уголки, чтобы обработывать большие искривлённые уголки. Все процесс пробивки, маркировки и рубки автоматизированно совершают, отход изделия приводит двигателей через пневматический паворот. На много снижали работы рабочих.
Имеет функция определения торцы уголки, обычно в Китае когда обработывать уголки, необходимо отрезать торец уголки (потому что не ромный), а если торцы уголки ромный, клиент можно выбрать функцию отрезать или не резать торцы уголки,
| № | Параметры | Значение |
| 1 | Тип стан | JNC1412 |
| 2 | функция | пробивка, маркировка и рубка |
| 3 | Максимальный диаметр пробивки, мм | Ф26 ×12 |
| 4 | Номинальная сила пробивки, КН | 600 |
| 5 | Номинальная сила маркировки, КН | 6300/900 |
| 6 | Номинальная сила рубки, КН | 900/1700 |
| 7 | Максимальная длина заготовки | 12м |
| 8 | Максимальная длина готового изделия | 10м |
| 9 | Количество головки пробивки по каждом стороне | 2 |
| 10 | Количество комплекта головки для маркировки | 4 |
| 11 | Размеры головки маркировки, мм | 14×10×19 |
| 12 | Количество оси ЧПУ | 3 |
| 13 | Вид рубки | две носницы |
| 14 | Скорость подачи уголки, м /мин | 60 |
| 15 | Точность | ±0,5мм |
| 16 | Вид программирования | интерфейс USB(флышка), ввод через клавиатуры, через интерфейс RS232. |
| 17 | Габаритные размеры стана, мм | 25000×7000×2200 |
| 18 | вес стна, т | 16,8 |

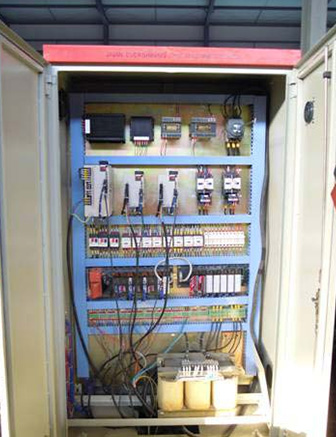

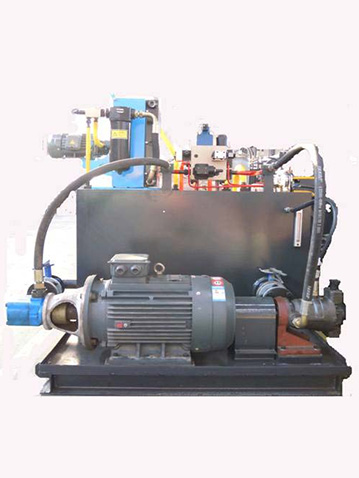

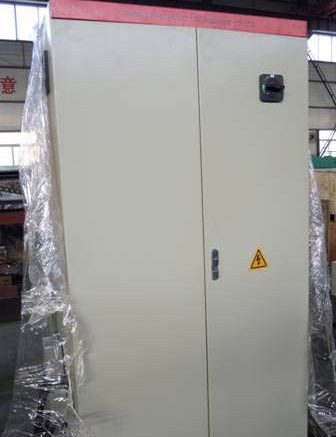

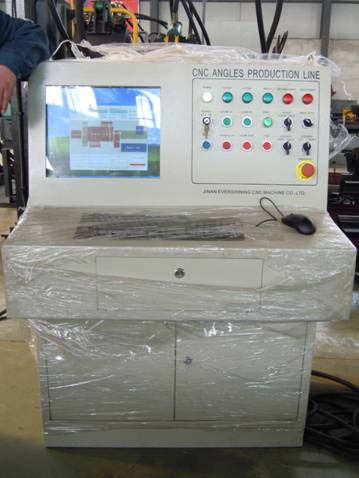

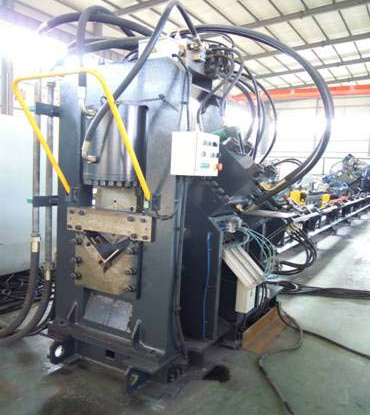

Стан состаит из дороги ввода заготовки, дороги вывода изделии, основного стана, электричесой камеры, пульт управления, гидровлической станции и др.
| № | Наименование | Производиели |
| 1 | PLC | Японский "Mitsubishi" |
| 2 | Серводвигатели | Японский "Yaskawa" |
| 3 | Сервосистема | Японский "Yaskawa" |
| 4 | Выключатели подъездные | Тайванский "HIGHLY" |
| 5 | Воздушные вентили | Японский "SMC" |
| 6 | Магнитные выключатели | Японский "SMC" |
| 7 | Выключатели для нажимы заготовки | Италия "ATOS" |
| 8 | Электромагнитный клапан | Италия "ATOS" |
| 9 | Электромагнитынй сливной клапан | Италия "ATOS" |
| 10 | Разгрузочный клапан | Италия "ATOS" |
| 11 | Фотоэлектронный выключатель | Немецкий "SCHNEIDER" |
| 12 | Кодер | Японский "OMRON" |
| 13 | Компьютер | Амерканский "DELL" |
| 14 | Система управления | Наше предприятие |
